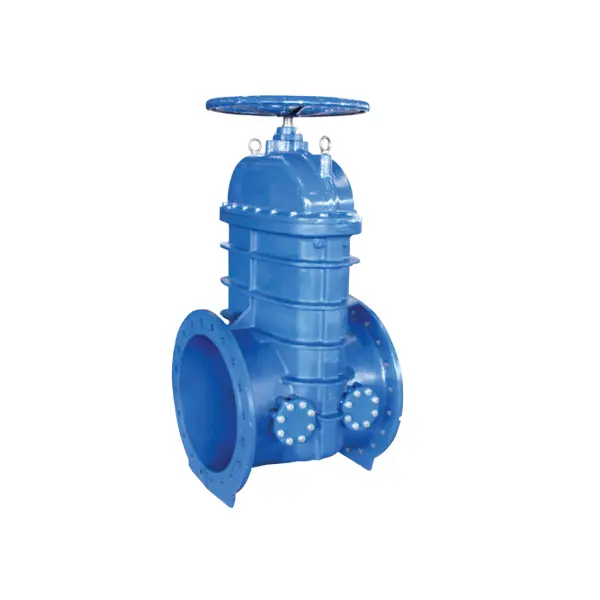

BS 5163 Flanged Resilient NRS Gate Gate با خروجی بای پس

Model:(Z45XL) PN10/16

BS 5163 Flanged Resilient NRS Gate Gate با خروجی بای پس (Z45XL) PN10/16
• اتصال به پایان می رسد: فلنج به BS EN 1092-2: 1997
• فشار کار: PN10/16
• دامنه دما: 0 ℃- 100 ℃
• پوشش: پوشش اپوکسی پیوندی همجوشی مطابق با ANSI/AWWA C550

ارسال استعلام

توضیحات محصول

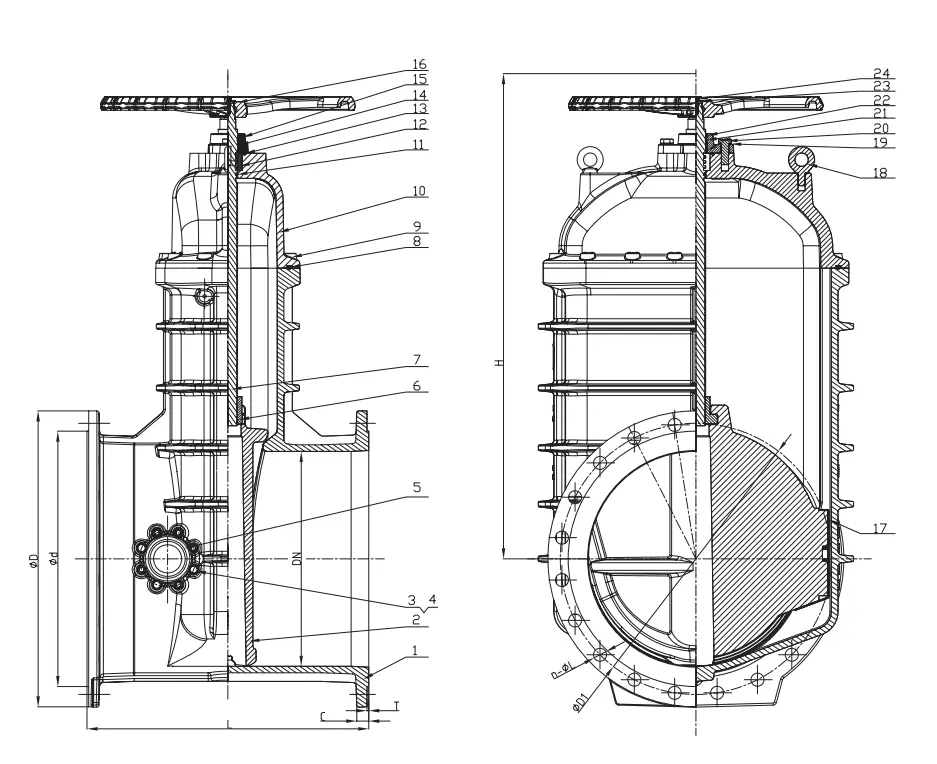

BS 5163 Flanged Resilient NRS Gate Valve with Bypass Outlet

مشخصات مواد
قسمت شماره	بخش	مشخصات استاندارد	گزینه
1	بدنه	EN-GJS-450-10
2	دیسک گوه مقاوم	EN-GJS-450-10+EPDM
3	پیچ	روکش استیل کربن	SS304 ، SS316
4	واشر مسطح	روکش استیل کربن	SS304 ، SS316
5	پوشش دریچه پشت پاس	EN-GJS-450-10
6	مهره گوه	برنجی HPB59-1
7	ساقه	فولاد ضد زنگ	SS304/316/420/431
8	بنزین بنز	EPDM	NBR
9	پیچ	روکش استیل کربن	SS304 ، SS316
10	باس	EN-GJS-450-10
11	حلقه O	NBR	EPDM
12	واشر رانش	روکش استیل کربن	SS304 ، SS316
13	حلقه O	NBR	EPDM
14	راهنمای محور	برنجی HPB59-1
15	غده	EN-GJS-450-10
16	چرخ دستی	EN-GJS-450-10	فولاد فشرده شده
17	آستین راهنما	EPDM
18	پیچ چشم	روکش استیل کربن
19	واشر مسطح	روکش استیل کربن	SS304 ، SS316
20	پیچ	روکش استیل کربن	SS304 ، SS316
21	0 حلقه	NBR	EPDM
22	برف پاک کن	EPDM	NBR
23	واشر مسطح	روکش استیل کربن	SS304 ، SS316
24	پیچ	روکش استیل کربن	SS304 ، SS316
توجه: 1. برای درخواست مواد ویژه به غیر از مشخصات استاندارد ، لطفاً در لیست استعلام یا سفارش به روشنی بیان کنید. مونتاژ و مونتاژ دریچه ای که باید نقل و عرضه نشود ، مگر اینکه بیانیه خاصی به ترتیب یا استعلام وجود داشته باشد. 2. در صورت اتصالات و دریچه بای پس از آن ، لطفاً آن را در سفارش خرید خود بیان کنید و هزینه ها اضافه می شود بر این اساس. "

دن		PN	ابعاد (میلی متر)
اینچ	مگنی		L	H	D	D1	d	C	T	N-φl
18	450	10	650	1108	640	565	530	30	4	20-F28
		16				585	548			20-31
20 "	500	10	700	1130	715	620	582	31.5	4	20-F28
		16				650	609			20-34
24 "	600	10	800	1311	840	725	682	36	5	20-31
		16				770	720			20-F37

تگ های داغ: BS 5163 Flanged Resilient NRS Gate Gate با خروجی بای پس
