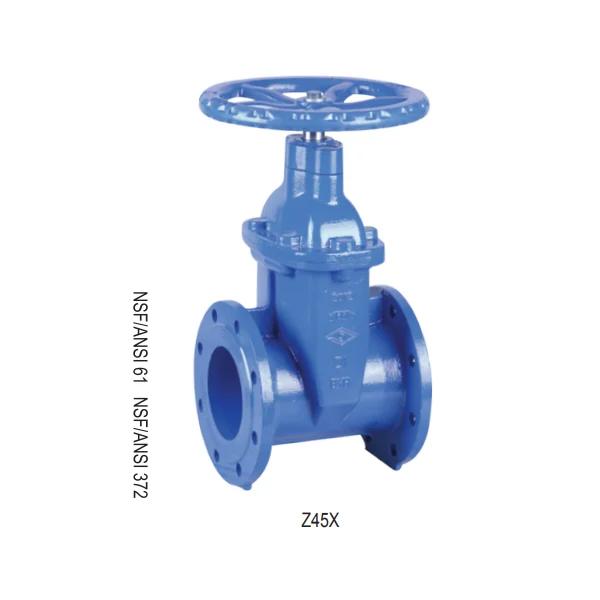

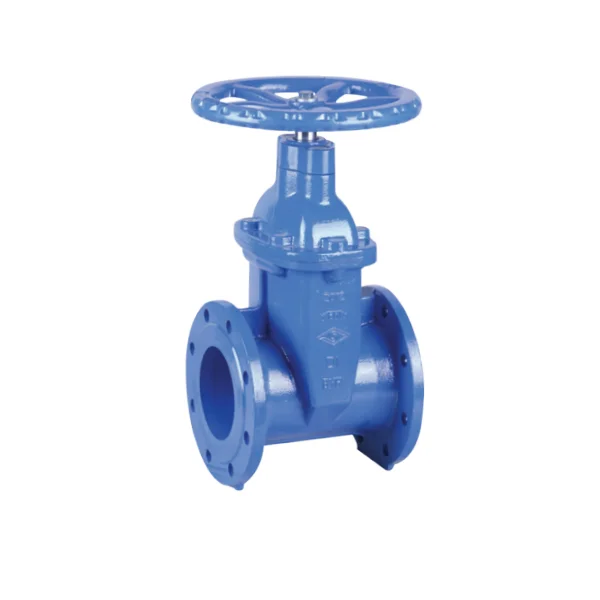

BS 5163 Flanged Resilient NRS Gate Valve PN25

Model:(Z45X) PN25

Z45X BS 5163 Flanged Resilient NRS Gate Valve PN25 • اتصال به پایان می رسد: فلنج به BS EN 1092-2: 1997
• فشار کار: PN25
• دامنه دما: 0 ℃- 100 ℃
• پوشش: پوشش اپوکسی پیوندی همجوشی مطابق با ANSI/AWWA C550

ارسال استعلام

توضیحات محصول

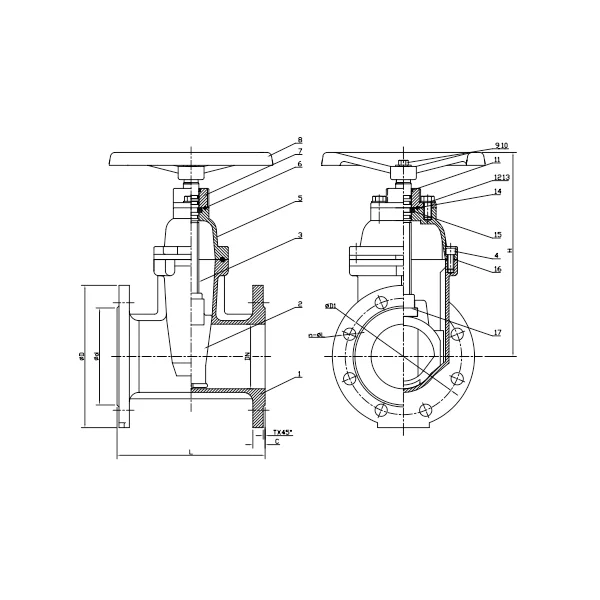

مشخصات مواد

قسمت شماره	بخش	مشخصات استاندارد	گزینه
1	بدنه	EN-GJS-450-10
2	دیسک گوه مقاوم	EN-GJS-450-10+EPDM
3	ساقه	فولاد ضد زنگ	SS304 ، SS316 ، SS420 ، SS431
4	پیچ	روکش استیل کربن	SS304 ، SS16
5	باس	EN-GJS-450-10
6	حلقه O	NBR	EPDM
7	غده	EN-GJS-450-10
8	چرخ دستی	EN-GJS-450-10	فولاد فشرده شده
9	پیچ	روکش استیل کربن	SS304 ، SS16
10	واشر فلا	روکش استیل کربن	SS304 ، SS16
11	برف پاک کن	NBR	EPDM
12	پیچ	روکش استیل کربن	SS304 ، SS16
13	واشر مسطح	روکش استیل کربن	SS304 ، SS16
14	حلقه O	NBR	EPDM
15	واشر رانش	برنجی HPB59-1 (نوع A) در دسترس نیست (نوع B)
16	بنزین بنز	EPDM	NBR
17	مهره گوه	برنجی HPB59-1	برنز ZQSN5-5-5

توجه: برای درخواست مواد ویژه به غیر از مشخصات استاندارد ، لطفاً در لیست استعلام یا سفارش به روشنی مشخص کنید.

دن		PN	ابعاد (میلی متر)
اینچ	مگنی		L	H	D	D1	d	C	T	N-φl
2	50	25	178	218	165	125	99	19	3	4-F19
2.5 "	65	25	190	232	185	145	118	19	3	8-F19
3 "	80	25	203	281	200	160	132	19	3	8-F19
4 "	100	25	229	316	235	190	156	19	3	8-F23
5	125	25	254	393	270	220	184	19	3	8-F28
6 "	150	25	267	420	300	250	211	20	3	8-F28
8	200	25	292	490	360	310	274	20	3	12-F28
10 "	250	25	330	626	425	370	319	22	3	12-F31
12	300	25	356	722	485	430	370	24.5	4	16-F31
