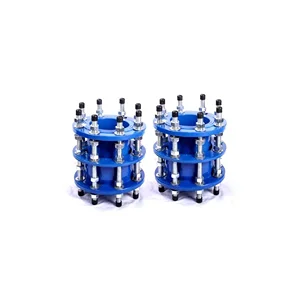

اتصالات جدا شده لوله آهنی انعطاف پذیر
اتصالات جدا شده لوله آهنی انعطاف پذیر شامل مفصل انبساط فلنج ، فلنج لوله کوتاه و پیچ انتقال نیرو است.
دسته بندی محصولات لوله ها و اتصالات آهن انعطاف پذیر عمدتاً عبارتند از: لوله های آبرسانی ، لوله های زهکشی ، لوله های حرارتی ، لوله های روکش شده با پلی فلوروستر ، لوله های روکش شده با رزین آرگون ، لوله های روکش شده با سرامیک اپوکسی ، لوله های آلیاژ روی ، لوله های آلیاژ روی ، روی لوله های جک ، لوله های جک ، لوله های درگ ، لوله های کشیده ، لوله های خود را با استفاده از خودشان ، لوله های خود را با استفاده از خودشان ، لوله های خود را با استفاده از خودشان ، لوله های خود را با استفاده از خودشان ، لوله های خود را به خود سوختند.

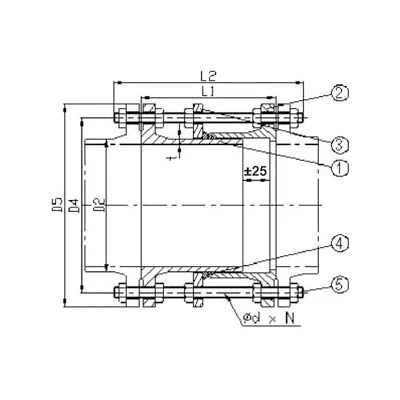

| نه | نام بخشی | مادی |
| 1 | منگنه | آهن انعطاف پذیر GGG400-10 |
| 2 | بدن فلنج | ductile lron ggg400-10 |
| 3 | نگهدارنده | آهن انعطاف پذیر GGG400-10 |
| 4 | گودال | EPDM/NBR |
| 5 | آن جنسیت | فولاد روی/داکرومت |
| دن | D2 | D4 | D5 | L1 | L2 | D (φ) | N | t | W (کیلوگرم) |
| 50 | 62 | 125 | 165 | 180 | 330 | M16 | 4 | 6.0 | 8.0 |
| 65 | 78 | 145 | 185 | 180 | 330 | M16 | 4 | 6.0 | 12.0 |
| 80 | 98 | 160 | 200 | 200 | 340 | M16 | 8 | 7.0 | 16.0 |
| 100 | 118 | 180 | 220 | 200 | 340 | M16 | 8 | 7.5 | 19.0 |
| 125 | 144 | 210 | 250 | 200 | 340 | M16 | 8 | 7.5 | 20.0 |
| 150 | 170 | 240 | 285 | 200 | 340 | m20 | 8 | 8.0 | 29.0 |
| 200 | 222 | 295 | 340 | 220 | 350 | m20 | 8 | 8.5 | 37.0 |
| 250 | 274 | 350 | 400 | 230 | 370 | m20 | 12 | 9.0 | 51.0 |
| 300 | 326 | 400 | 455 | 230 | 390 | m20 | 12 | 10.0 | 63.0 |
| 350 | 378 | 460 | 505 | 260 | 400 | m20 | 16 | 10.5 | 83.0 |
| 400 | 429 | 515 | 565 | 260 | 420 | M24 | 16 | 11.0 | 100.0 |
| 450 | 480 | 565 | 615 | 270 | 435 | M24 | 20 | 11.5 | 125.0 |
| 500 | 532 | 620 | 670 | 280 | 440 | M24 | 20 | 12.0 | 132.0 |
| 600 | 635 | 725 | 780 | 300 | 460 | M27 | 20 | 13.5 | 185.0 |
| 700 | 738 | 840 | 895 | 300 | 480 | M27 | 24 | 14.5 | 226.0 |
| 800 | 842 | 950 | 1015 | 320 | 500 | m30 | 24 | 16.0 | 305.0 |
| 900 | 945 | 1050 | 1115 | 320 | 500 | m30 | 28 | 17.0 | 375.0 |
| 1000 | 1048 | 1160 | 1230 | 340 | 545 | M33 | 28 | 18.0 | 425.0 |
| 1100 | 1152 | 1270 | 1340 | 350 | 545 | M33 | 32 | 19.5 | 600.0 |
| 1200 | 1255 | 1380 | 1455 | 360 | 580 | M36 | 32 | 20.5 | 651.0 |
| 1400 | 1462 | 1590 | 1675 | 390 | 680 | M39 | 36 | 23.0 | 917.0 |
| 1500 | 1565 | 1700 | 1785 | 410 | 680 | M39 | 36 | 24.0 | 1200.0 |
| 1600 | 1668 | 1820 | 1915 | 420 | 700 | M45 | 40 | 25.5 | 1285.0 |
| 1800 | 1875 | 2020 | 2115 | 440 | 720 | M45 | 44 | 28.0 | 2050.0 |
| 2000 | 2082 | 2230 | 2325 | 460 | 720 | M45 | 48 | 30.0 | 2500.0 |
پارامترهای محصول
استاندارد: ISO2531 ، EN545 ، EN598
درجه: کلاس K ، کلاس C
حالت اتصال: رابط نوع T ، رابط نوع GT ، رابط خود لنگر
قطر: DN80-DN2600
طول: 8.15m ، 6.0m ، 5.7m
کاربرد: تأمین آب شهری ، زهکشی ، فاضلاب و غیره
پوشش داخلی: سیمان معمولی ، سیمان گوگرد بالا ، سیمان آلومینا بالا ، پودر اپوکسی FBE ، PU یا PE ، سفارشی
روکش بیرونی: 99.99 روی + رنگ آسفالت سیاه (70 میکرون) ، پودر اپوکسی FBE ، آلیاژ آلومینیوم روی + رنگ اپوکسی ، PU ، سفارشی
لوازم جانبی: حلقه لاستیکی
بسته بندی: فله ، تسمه فولاد
دوره گارانتی: 1 سال
مواد: آهن انعطاف پذیر
فشار کار: PN10 ، PN16
استاندارد: ansi jis din asme
ویژگی ها: این شامل مفصل انبساط فلنج ، فلنج لوله کوتاه و پیچ انتقال نیرو است. این می تواند خطاهای نصب خط لوله را از طریق فشار فشار (نیروی صفحه کور) جبران کند ، و کانکتور نمی تواند جابجایی محوری را جذب کند.
اتصال لوله شل عمدتا برای لوازم جانبی مانند پمپ و دریچه استفاده می شود.
