مشخصات فنی برای انواع مفصل لوله آهن انعطاف پذیر

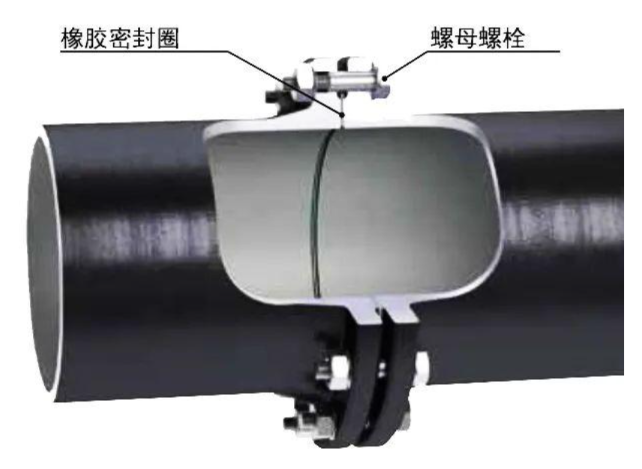

    اتصالات فلنج از پیچ های با استحکام بالا (مطابق با ISO 898-1 درجه 8.8 یا بالاتر) استفاده می کنند تا صفحات فلنج را در هر دو ببندندلولهبه پایان می رسد ، ایجاد یک ارتباط سفت و سخت بین خطوط لوله بالادست و پایین دست. بارهای ساختاری کاملاً توسط پیچ و مهره ها تحمل می شوند و به رتبه های فشار (به عنوان مثال ، PN16/PN25) مطابق با فشار کار سیستم هستند. ایننوع مشترکفاقد قابلیت تغییر شکل انعطاف پذیر است و برای کاربردهای تخصصی مانند لوازم جانبی دریچه ، اتصالات خط لوله متقاطع و بخش های قابل جدا شدن مناسب است. با توجه به محدودیت در تراکم پذیری و مقاومت در برابر آب و هوا واشرهای لاستیکی نازک (ضخامت ≤3 میلی متر) ، با انتخاب واشرهای EPDM یا PTFE-enhed ، بازده آب بندی باید بهینه سازی شود. در حالی که ساختار سفت و سخت نمی تواند جابجایی محوری را جذب کند ، خطوط لوله بیش از 50 متر نیاز به اتصالات اضافی یا با استفاده از Expansion = Comfernation (جابجایی TEMALSION (جابجایی حرارتی "(جابجایی) mm/(m · ℃)). اتصالات فلنج برای مناطق مستعد فرونشست نامناسب هستند. برای سناریوهای بار پویا ، انتقال به اتصالات انعطاف پذیر مکانیکی K (استاندارد AWWA C111) توصیه می شود. ساخت و نصب باید کاملاً مطابق با مشخصات ISO 7005 برای دقت تراز و کنترل گشتاور باشد.

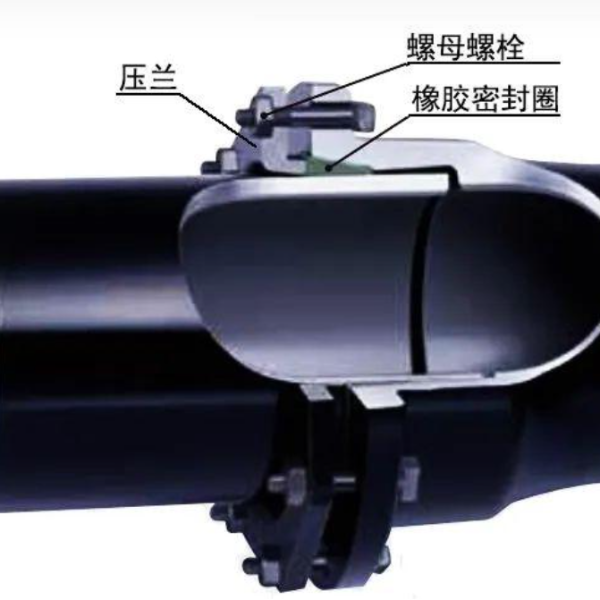

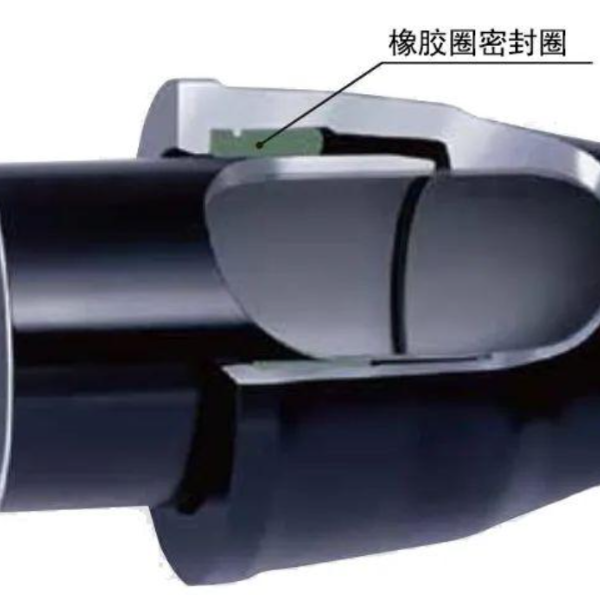

   مفصل انعطاف پذیر: مشترک قادر به ارائه درجه خاصی از انحراف زاویه ای یا جابجایی محوری. شامل اتصالات انعطاف پذیر مکانیکی و اتصالات انعطاف پذیر فشار است. مفصل انعطاف پذیر مکانیکی: از طریق دستگاه های فشرده سازی مکانیکی (مانند پیچ ​​ها ، گیره ها) و حلقه های آب بندی لاستیکی به یک اتصال انعطاف پذیر می رسد. این امر امکان جابجایی محدود (محوری ، شعاعی یا زاویه ای) لوله را در حالی که یکپارچگی آب بندی را حفظ می کند ، امکان پذیر است. انواع اصلی شامل اتصالات نوع K ، اتصالات مکانیکی خود محدود شده و اتصالات انعطاف پذیر از نوع گیره است. مفصل انعطاف پذیر: به فشرده سازی یک حلقه لاستیکی برای آب بندی متکی است. نصب به سادگی با فشار دادن انتهای Spigot به انتهای زنگ انجام می شود. با نصب سریع و امکان جابجایی های خاص ، این اتصالات به طور گسترده در پروژه های تأمین آب شهری ، زهکشی و انتقال آب مورد استفاده قرار می گیرند.

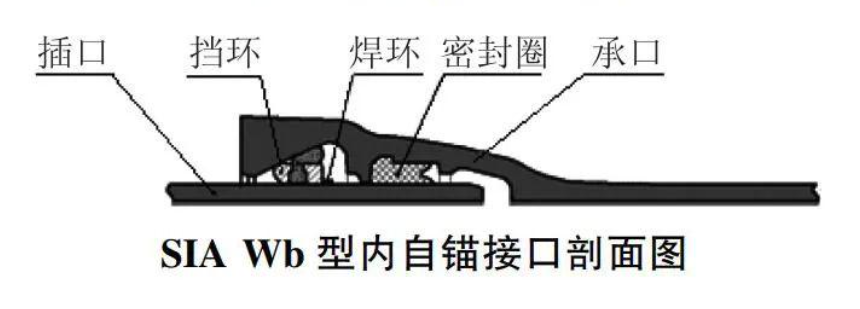

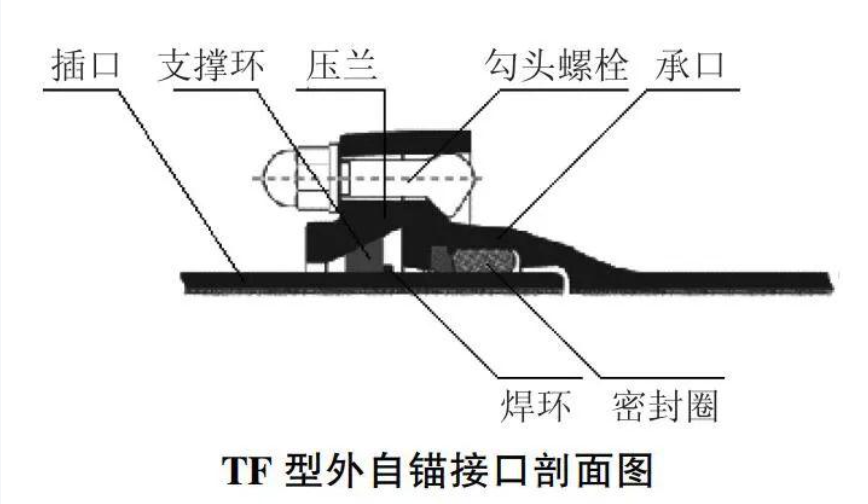

     مفصل خود محروم: یک فناوری اتصال انعطاف پذیر در سیستم های لوله آهنی انعطاف پذیر (DIP) که برای مقاومت در برابر جداسازی مفصل طراحی شده اند. این دستگاه یک دستگاه قفل مکانیکی (مانند مهار دندان ها ، حلقه های قفل گوه شکل یا بلوک های لنگر) را با یک حلقه آب بندی لاستیکی ادغام می کند. ضمن حفظ قابلیت جبران جابجایی اتصالات انعطاف پذیر استاندارد (جابجایی محوری 10 میلی متر ، ، 5 درجه انحراف زاویه ای) ، به طور فعال نیروهای کشش محوری را در خط لوله خنثی می کند. این امر مانع از خطرات جداسازی مفصل ناشی از فشار داخلی ، تأثیر جریان آب یا حرکت زمین می شود. بر اساس محل یکپارچه دستگاه قفل ، اتصالات خود محروم به دو نوع اصلی طبقه بندی می شوند: خود تحریک خارجی و خود حرکات داخلی. هر دو نوع مقاومت در برابر خروج و جبران جابجایی انعطاف پذیر را ارائه می دهند. با این حال ، آنها تفاوتهای قابل توجهی در طراحی ساختاری ، سناریوهای کاربردی و روشهای نصب دارند.
