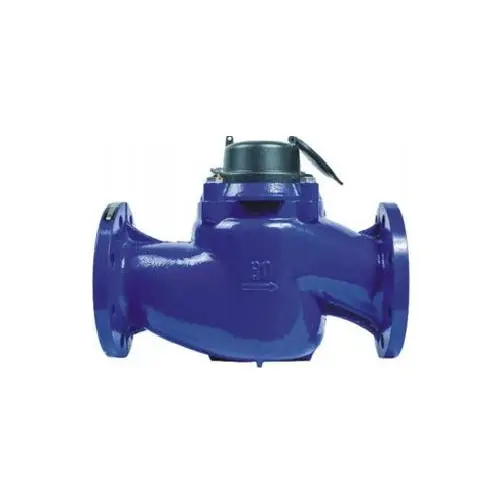

متر آب Woltman WS-40-200
استفاده: کنتور آب والتمن عمودی نوعی آب سنج وولتمن (بال پیچی) است. آب سنج بال پیچی، همچنین به عنوان کنتور آب Woltmann شناخته می شود، نوعی متر آب سرعت است که برای استفاده در خطوط لوله با قطر بزرگ مناسب است. با ظرفیت جریان زیاد و افت فشار کم مشخص می شود.
شرایط قابل اجرا:
جنس: پوسته چدن
▶ آب سرد: 0.1 ~ 30 ℃
▶آب گرم: 0.1~90℃
▶فشار کاری: 1.0MPa
روش نصب:
1-نصب افقی
2. فیلتر آب اضافی مورد نیاز نیست.
3. ورودی/خروجی آب کنتور نیازی به الزامات بخش لوله مستقیم ندارد.
خصوصیات:

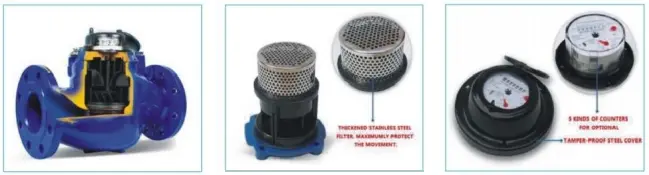

1. بدون مکانیزم انتقال چرخ دنده کرمی، پروانه مستقیماً ضد، راندمان انتقال بالا و جریان شروع کم را هدایت می کند.
2. دامنه وسیع، مناسب برای موارد با تغییر جریان زیاد.
3. تشخیص جریان کامل، دقت اندازه گیری بالا.
4. ساختار انتقال مغناطیسی خشک تضمین می کند که شمارنده تمیز و شفاف است.
5. چرخ دیجیتال بزرگ شده شش رقمی خواندن را نشان می دهد و خواندن واضح تر است.
6. ساختار حرکت اندازه گیری قابل جدا شدن برای تعمیر و نگهداری مناسب است.
7. ساختار تنظیم داخلی برای جلوگیری از تنظیم متر خصوصی.
8. ساخته شده در صفحه فیلتر فولاد ضد زنگ به طور موثر از مکانیسم اندازه گیری محافظت می کند.
9. سیستم یاتاقان مقاوم در برابر سایش (بلبرینگ جواهر برای ابزار حمل و نقل هوایی + شفت کاربید سیمانی مقاوم در برابر سایش بالا) پایداری و قابلیت اطمینان طولانی مدت محصول را تضمین می کند و به طور قابل توجهی حداکثر جریان محصول را بهبود می بخشد.
10. اتصال دهنده های فولادی ضد زنگ و پودر رزین اپوکسی در داخل و خارج از پوسته اعمال می شوند تا به حداکثر رساندن جلوگیری از زنگ زدگی و افزایش طول عمر محصول؛ پوشش محافظ ضد فضول اختیاری (جلوگیری از جداسازی حرکت بدون اجازه کاربران، آسیب رساندن یا تغییر مکانیسم اندازه گیری، و ایفای نقش آب ضد سرقت تا حد زیادی).
پارامتر فنی:
| DN (میلی متر) | محدوده جریان | حداکثر جریان Q4 | جریان مشترک Q3 | جریان مرزی Q2 | حداقل جریان Q1 | حداقل خواندن | حداکثر خواندن |
| Q3/Q1 | m³/h | m³ | |||||
| 40 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999، 999 |
| 50 | 50/200 | 50 | 40 | 1.28/1.25 | 0.8/0.2 | 0.0001 | 999، 999 |
| 80 | 50/200 | 80 | 63 | 2.0/2.0 | 1.26/0.32 | 0.0001 | 999، 999 |
| 100 | 50/200 | 125 | 100 | 3.2/3.12 | 2.0/0.5 | 0.0001 | 999، 999 |
| 150 | 50/200 | 312 | 250 | 8.0/7.88 | 5.0/1.25 | 0.0001 | 999، 999 |
| 200 | 50/200 | 500 | 400 | 12.8/12.5 | 8.0/2.0 | 0.0001 | 999، 999 |

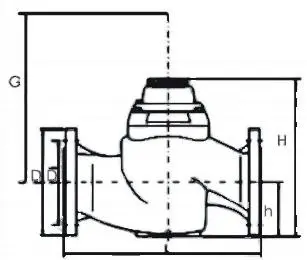

ابعاد و وزن کلی:
| DN (میلی متر) | طول | ارتفاع | فلنج اتصال | وزن مرجع | |||
| L (میلی متر) | اچ (میلی متر) | ساعت (میلی متر) | فلنج بیرونی قطر | قطر مرکز سوراخ پیچ D1 (mm) | تعداد پیچ و مهره های اتصال | کیلوگرم | |
| 40 | 280 | 228 | 85 | 150 | 110 | 4*M16 | 11.6 |
| 50 | 280 | 228 | 85 | 165 | 125 | 4*M16 | 12 |
| 80 | 370 | 282 | 103 | 200 | 160 | 8 * M16 | 21.3 |
| 100 | 370 | 303 | 114 | 220 | 180 | 8 * M16 | 25 |
| 150 | 500 | 430 | 155 | 285 | 240 | 8*M20 | 68.2 |
| 200 | 500 | 505 | 190 | 340 | 295 | 12*M20 | 99.8 |

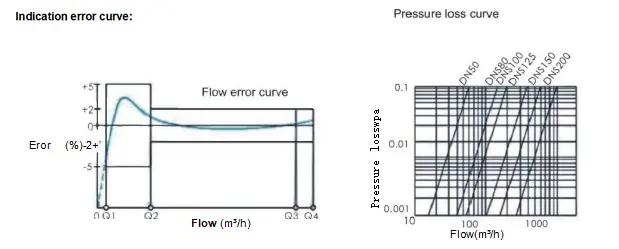

الف. حداکثر خطای مجاز یک منطقه کم (Q1≤Q ب. هنگامی که دمای آب ≤30 درجه سانتیگراد است، حداکثر خطای مجاز در ناحیه بالا (Q2≤Q≤Q4) ± 2٪ است که دمای آب بیش از 30 درجه باشد، حداکثر خطای مجاز در ناحیه بالا (Q2≤Q≤Q4)±3٪ است
