چگونه یک شیر چک را انتخاب کنیم؟

شیرهای بازرسی هم شیرهای مدار بسته و هم شیرهای عملکردی هستند. هر جا که نیاز به جلوگیری از جریان برگشتی محیط باشد، شیرهای چک باید نصب شوند. بنابراین به طور کلی در خروجی پمپ یک شیر چک نصب می شود. هنگام انتخاب شیرهای چک، الزامات زیر باید رعایت شود

موقعیت نصب شیر چک

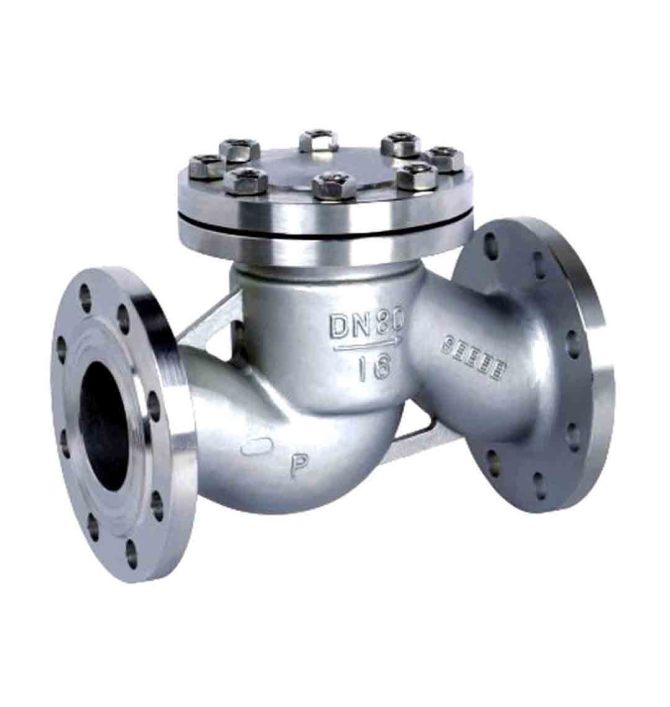

به عنوان مثال، شیرهای چک بالابر گرانشی را فقط می توان بر روی خطوط لوله افقی نصب کرد. شیر پایینی فقط روی خط لوله عمودی لوله مکش پمپ آب قابل نصب است. موقعیت نصب سوپاپ های برگشتی محدود نمی شود. آنها را می توان بر روی خطوط لوله افقی یا خطوط لوله عمودی نصب کرد.

(2) رسانه ای که از طریق خط لوله منتقل می شود

نوع شیر چک باید بر اساس محیط انتقال یافته در خط لوله تعیین شود.

(3) سرعت جریان برگشتی محیط نسبتاً زیاد است

اگر سرعت جریان برگشتی محیط در خط لوله نسبتاً زیاد باشد، باید یک شیر برگشتی با یک دستگاه کند بسته انتخاب شود.

(4) محدودیت دریچه چک

دامنه کاربرد شیرهای چک به دلیل شکل ساختاری و مواد ساخت آنها محدود است.

1) شیرهای چک پروانه ای برای خطوط لوله کم فشار با قطر زیاد مناسب هستند و محل نصب آنها محدود است زیرا فشار نامی شیرهای چک پروانه ای را نمی توان خیلی زیاد کرد. موقعیت نصب شیرهای چک پروانه ای محدود نیست. آنها معمولاً روی خطوط لوله افقی نصب می شوند، اما می توانند روی خطوط لوله عمودی یا شیبدار نیز نصب شوند.

2) شیرهای چک دیافراگمی برای خطوط لوله مستعد چکش آب مناسب هستند و دیافراگم می تواند به طور موثر چکش آب را از بین ببرد. با این حال، با توجه به محدودیت های مواد دیافراگمی در دمای کار و فشار عملکرد شیرهای چک دیافراگمی، آنها معمولاً در خطوط لوله کم فشار و دمای معمولی با دمای کاری بین -20 تا 120 درجه سانتیگراد و فشار کاری p≤1.6MPa استفاده می شوند و به ویژه برای خطوط لوله آبرسانی مناسب هستند.

3) دریچه های چک کروی عملکرد آب بندی عالی و عملکرد قابل اعتماد دارند به دلیل اینکه قسمت های آب بندی کروی های روکش لاستیکی هستند. علاوه بر این، از آنجایی که قطعات آب بندی می توانند یک توپ یا چند توپ باشند، می توان آنها را در قطرهای بزرگ ساخت. اما آب بند آن یک کره توخالی است که با لاستیک پوشانده شده است که برای خطوط لوله فشار قوی مناسب نیست و فقط برای خطوط لوله فشار متوسط ​​و کم قابل استفاده است.
