چرا دریچه های دروازه همیشه نشت می کنند؟

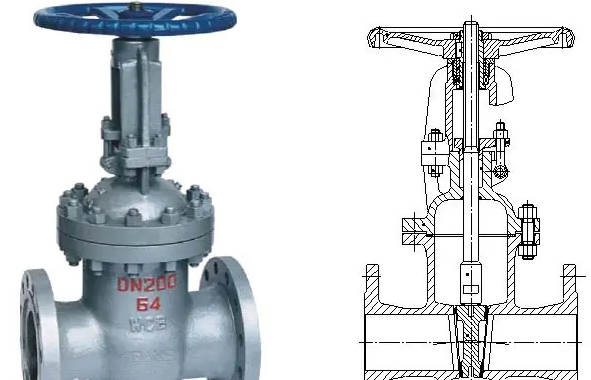

   مهر و موم اصلی aدریچهبه تناسب محکم بین گوه یا دیسک موازی آن و صندلی های دریچه متکی است. از نظر تئوری ، هنگامی که دیسک به طور کامل پایین آمد ، باید عبور سیال را مسدود کند. با این حال ، در عمل ، ذرات جامد موجود در مایع (مانند رسوب ، سرباره جوش یا مقیاس) به راحتی می توانند بین دیسک و سطوح آب بندی صندلی به دام بیفتند. حتی ذرات بسیار کوچک می توانند از نشستن دیسک به طور کامل جلوگیری کنند و شکاف های میکروسکوپی را روی سطح آب بندی قرار داده و باعث نشت می شوند. این پدیده به ویژه در خطوط لوله با مایعات نجس رایج است.

   ساقه دریچه به آب بندی پویا از طریق جعبه چاشنی دست می یابد تا از نشت رسانه به سمت بیرون در ساقه جلوگیری شود. مواد بسته بندی (معمولاً گرافیت ، PTFE و غیره) اصطکاک و سایش را تجربه می کنند که ساقه به سمت بالا و پایین حرکت می کند. با گذشت زمان ، سن بسته بندی ، سخت می شود ، خاصیت ارتجاعی را از دست می دهد یا حتی از بین می رود. اگر فلنج غده به سرعت محکم نشود یا اگر نیروی فشرده سازی ناهموار باشد ، بسته بندی فرسوده یا پیری نمی تواند ساقه را محکم پوشانده و منجر به خرابی مهر و موم و نشت خارجی در ساقه شود. دریچه ها که اغلب کار می کنند ، لباس بسته بندی سریعتر را تجربه می کنند.

   بدنه دریچه به طور معمول از دو یا چند قسمت متصل تشکیل شده است ، با نقاط اتصال (مانند فلنج بدن) که برای آب بندی به واشر متکی است. اگر مواد واشر نامناسب باشد (در برابر خوردگی یا درجه حرارت متوسط مقاوم نیست) ، به طور نادرست در حین نصب فشرده می شود ، یا به دلیل نوسانات دما/فشار یا آرامش استرس پیچ ، نیروی فشرده سازی را در حین خدمت از دست می دهد ، مهر وسیعی از بین می رود و باعث نشت در اتصال بدن دریچه می شود. علاوه بر این ، اگرچه کمتر رایج است ، اما نقص ریخته گری در بدن دریچه (مانند سوراخ های ماسه یا تخلخل) نقاط نشت بالقوه به ویژه تحت فشار زیاد است.

   دریچه های دروازه به طور خاص برای موقعیت های کاملاً باز یا کاملاً بسته طراحی شده اند و نباید برای تنظیم جریان مورد استفاده قرار گیرند. اگر شیر دروازه برای مدت طولانی تا حدی باز باشد ، محیط جریان با سرعت بالا مستقیماً سطح آب بندی دیسک و سطح آب بندی صندلی پایین دست را از بین می برد و باعث سایش موضعی یا تشکیل شیارها می شود. این آسیب فرسایش به طور دائم صاف بودن و پایان سطوح آب بندی را به خطر می اندازد. حتی وقتی شیر دوباره کاملاً بسته شود ، مناطق فرسوده به مسیرهای نشت تبدیل می شوند.

   در حین تولید یا تعمیر دریچه ، اگر سطوح آب بندی دیسک یا صندلی ها از دقت ماشینکاری کافی برخوردار نباشند (فاقد صافی یا سطح سطح) ، یا اگر تناسب آنها ضعیف باشد (به عنوان مثال ، زاویه ضخیم یک دیسک گوه به طور کامل مطابقت با صندلی را ندارد) ، سپس در صورت بسته شدن ، سطوح آب بندی نمی تواند یکنواخت ، خط مداوم یا تماس سطح را تشکیل دهد. شکاف های میکروسکوپی به ناچار باقی مانده و باعث نشت می شوند. علاوه بر این ، اگر ماده آب بندی شده فاقد سختی یا مقاومت در برابر خوردگی کافی باشد ، استفاده طولانی مدت با ذرات سخت یا رسانه های خورنده می تواند به راحتی باعث خراش ، چاله ها یا لکه های خوردگی شود و یکپارچگی آب بندی را به خطر بیاندازد.

   در حین کار ، به خصوص در دماهای بالا ، بدنه دریچه و اجزای داخلی تحت گسترش حرارتی قرار می گیرند. اگر مواد مربوط به دیسک ، صندلی ها و بدن دارای ضرایب مختلف انبساط حرارتی باشند ، یا اگر اثرات حرارتی به اندازه کافی در طراحی مورد توجه قرار نگرفت ، رابطه آب بندی که در شرایط سرد محکم بود می تواند در دمای کار مختل شود و منجر به نشت به دلیل آب بندی ناکافی شود. به طور مشابه ، استرس در سیستم لوله کشی (به عنوان مثال ، استرس نصب ، استرس حرارتی) که به شیر منتقل می شود می تواند باعث تغییر شکل جزئی بدن یا اتصال فلنج ها شود و بر روی غلظت سطوح آب بندی تأثیر می گذارد.

   عملکرد خشن (به عنوان مثال ، کوبیدن دریچه به زور) می تواند باعث آسیب ضربه (تراز ، تغییر شکل) به دیسک یا سطوح آب بندی صندلی شود. گشتاور پایانی کافی مانع از نشستن به طور کامل دیسک و ایجاد فشار خاص آب بندی لازم می شود ، به خصوص هنگامی که ذرات موجود هستند یا محیط دارای ویسکوزیته بالایی است. باز کردن دریچه قبل از اینکه دیسک به طور کامل برداشته شود و قرار دادن آن در معرض فشار دیفرانسیل بالا نیز می تواند به سطوح آب بندی آسیب برساند. لوله کشی نادرست در حین نصب ، استرس اضافی را بر روی شیر تحمیل می کند و باعث تغییر شکل بدن یا خم شدن ساقه می شود که به نوبه خود مانع از صندلی و آب بندی مناسب دیسک می شود.

   به طور خلاصه: نشت در دریچه های دروازه ناشی از ترکیبی از عوامل متعدد است. ساختار ذاتی آنها (با تکیه بر مهر و موم های مسطح/آبشار در منطقه بزرگ ، با مهر و موم ساقه پویا) باعث می شود که آنها نسبت به نیازهای لازم برای مهر و موم کردن پاکیزگی سطح ، دقت ماشینکاری ، سازگاری با مواد و عملکرد/نگهداری بسیار حساس باشند. هر مسئله ای - مانند ذرات به دام افتاده ، مهر و موم شدن سطح (فرسایش ، خوردگی ، خراش) ، خرابی بسته بندی ساقه ، اثرات انبساط حرارتی ، عملکرد نادرست یا مشکلات نصب - می تواند منجر به خرابی مهر و موم شود ، در نتیجه نشت داخلی (در صندلی ها) یا نشت خارجی (در ساقه ، اتصالات بدن). بنابراین ، برای برنامه های خاموش خاموش که خواستار نشت صفر هستند ، دریچه های دروازه اغلب انتخاب بهینه نیستند. دریچه های توپ یا دریچه های پلاگین ممکن است عملکرد آب بندی قابل اطمینان تری را ارائه دهند.
