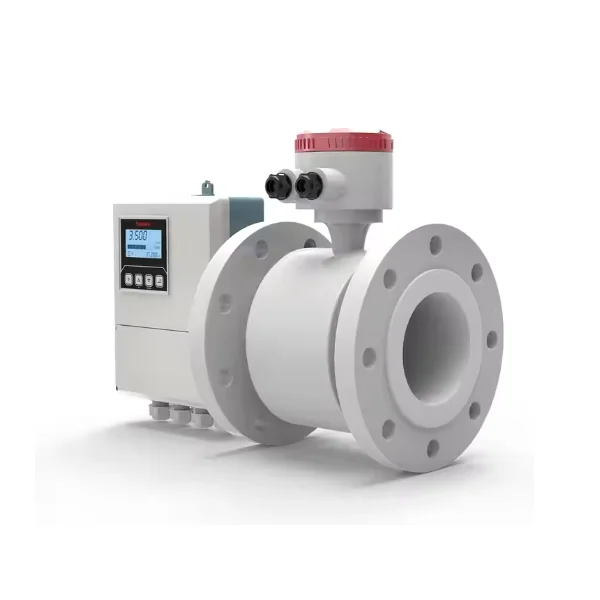

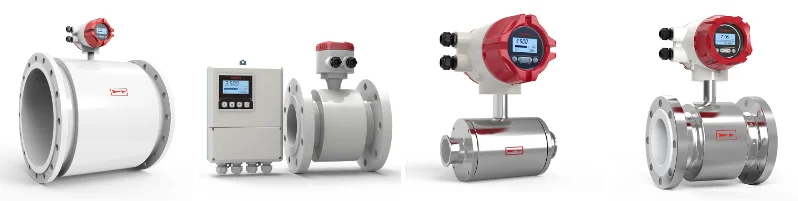

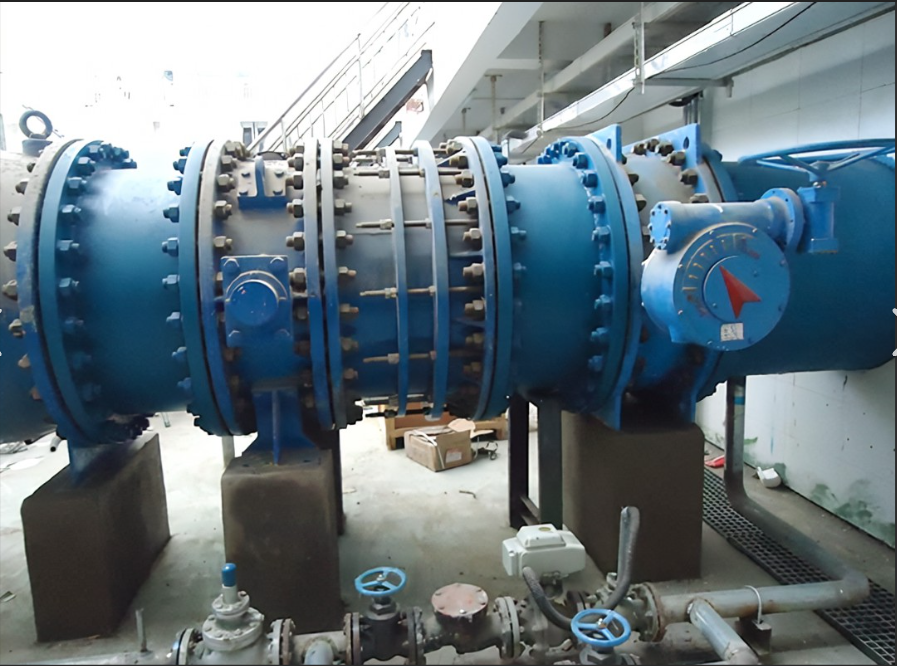

جریان سنج الکترومغناطیسی

استانداردها: ISO ، BS ، EN ، DIN ، ASTM AISI ، JIS.GBT و غیره

مواد: آهن انعطاف پذیر ، فولاد کربن ، استیل ضد زنگ ، برنج ، برنز ، پلاستیک

رابط: اتصال فلنج ، اتصال نخ ، اتصال سوکت و غیره.

قطر: DN15-DN2000

ضد خوردگی سطح: پودر اپوکسی

دسته بندی محصولات

جریان سنج الکترومغناطیسی از سنسور و مبدل تشکیل شده است. سنسور و مبدل نصب شده در کنار هم ، جریان سنج الکترومغناطیسی یکپارچه نامیده می شود (شکل 2 را ببینید) ، در حالی که سنسور و مبدل نصب شده به طور جداگانه جریان سنج الکترومغناطیسی جداگانه نامیده می شوند (شکل 3 را ببینید).

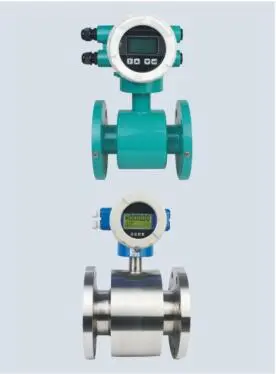

شکل 2 جریان سنج الکترومغناطیسی یکپارچه

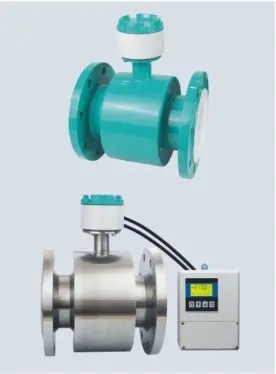

شکل 3 جریان سنج الکترومغناطیسی جداگانه

ویژگی های عملکرد محصول

دامنه برنامه گسترده

recal سطح دقت بالا

action عملکرد و نگهداری ساده

■ فناوری اثبات شده

■ برای دیدار با برنامه های کاربر طراحی شده است

methods روش های اتصال فلنج که مطابق با استانداردهای GB ، DIN ، ANSI و JIS و طول نصب است که مطابق با استانداردهای ISO است.

■ گزینه های چند ماده

multies گزینه های چندگانه الکترود

ساختار الکترود قابل جابجایی ، نگهداری آنلاین و جایگزینی الکترودها.

levels سطح حفاظت از مسکن IP65 ، IP67 ، IP68 را ادامه دهید

■ مبدل های جداگانه برای الزامات نصب ستون یا دیوار مناسب هستند

گزینه های برنامه نویسی چندگانه

signals سیگنال های خروجی/ورودی چندگانه

unctions توابع زنگ خطر: با توابع خودآزمایی و تشخیص خود مانند لوله خالی سیال ، خط کمکی مغناطیسی ، محدودیت جریان ، هشدار حد بالایی/پایین و غیره ، می تواند اندازه گیری های نادرست را از بین ببرد.

■ ارتباطات دیجیتالی متعدد اختیاری است

■ مناسب برای برنامه های ضد انفجار

کاربرد

این شرکت پس از گذشت بیش از 20 سال تجربه انباشت و بارش فناوری ، به یک تأمین کننده با کیفیت بالا در صنعت ابزار داخلی تبدیل شده است. این شرکت دارای یک تیم تحقیق و توسعه حرفه ای و تست حرفه ای است و به طور مستقل دستگاه های کالیبراسیون جریان آب پیشرفته داخلی داخلی و سیستم های کنترل را به طور مستقل طراحی ، توسعه داده و تولید می کند. این شرکت بیش از 100 اختراع اختراع اختراع و جوایز افتخاری پلیس از جمله در زمینه متر کسب کرده است.

برای اندازه گیری جریان حجم مایعات رسانا و مایعات محکم در لوله های بسته ، این محصولات به طور گسترده ای در اندازه گیری پهنه بندی شبکه لوله ، تسویه حساب کاربری بزرگ ، اندازه گیری اندازه گیری مستقل (جامعه DMA) ، آبرسانی ثانویه ، نفتی نفتی ، برق ، صنعت شیمیایی ، مواد ساختمانی ، مواد غذایی ، صنعت نور ، حفاظت از محیط زیست ، آب و هوا ، آب و هوا ، آب و هوا و آژانس را به وجود می آورد.

پارامترهای اصلی

standard استاندارد اجرای: JB/T 9248-1999 "جریان سنج الکترومغناطیسی"

■ قطر اسمی: DN15 ~ DN3000 (میلی متر) ؛ 1/2 "~ 24"

1/2 "24" (اینچ).

(اینچ).

pressure فشار اسمی: 0.6MPa ، 1.0MPa ، 1.6MPa ، 4.0MPa (GB ، DIN) ؛ 150lb. ، 300lb. (ANSI) ؛ JIS10K ، JIS20K (JIS)

توجه 1: برای نیازهای ویژه فشار ، لطفاً با سازنده مشورت کنید.

■ دقت: 0.5 ± ((0.2) اختیاری)

■ هدایت متوسط: ≥5 میکرومتر در سانتی متر

■ فرم ساختاری: نوع یکپارچه ، مناسب برای محدوده کالیبر DN15 ~ DN1000

(میلی متر) ؛ 1/2 ”24 ~ 24" (اینچ) ؛

نوع جداگانه ، مناسب برای محدوده کالیبر DN15 ~ DN3000 (میلی متر).

توجه 2: در مورد ساختار نوع جداگانه ، کابل سیگنال بین سنسور و مبدل یک کابل سیگنال ویژه ، مدل SMFE100 است.

توجه 3: طول اتصال کابل سیگنال بین سنسور و مبدل به طور کلی باید 200 میلیون پوند (650 فوت) باشد ،> 200 متر (650 فوت) به سفارش ویژه نیاز دارد.

■ حداکثر سرعت جریان: 15m/s (49ft/s)

■ دمای محیط: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

■ رطوبت نسبی: 5 ٪ 90 ~ 90 ٪

مواد آستر:

مواد الکترود:

contact تماس با مایع (زمینی) و روش محافظت از پوشش:

■ حداکثر دمای محیط سیال: (تعیین شده توسط مواد و ساختار)

■ سطح حفاظت: IP65 ، IP67 (فقط ساختار یکپارچه) ، IP68 (فقط ساختار جدا شده).

servitification ضد انفجار: exdibmbict4gb

■ منبع تغذیه (اختیاری): AC: 85VAC ~ 265 VAC/45 هرتز 63 هرتز ، مصرف برق ≤20VA ؛ DC: 16VDC ~ 36VDC ، مصرف برق ≤16va. باتری: 3.6vdc

(توجه 4: فقط دقت 0.5 ± ، خروجی پالس ، RS485 اختیاری است.)

mode حالت نمایش: LCD 3 خطی با صفحه نمایش نور پس زمینه

■ حالت برنامه نویسی: برنامه نویسی کلیدی ، برنامه نویسی کنترل از راه دور مادون قرمز ، برنامه نویسی اتوبوس.

■ سیگنال خروجی (قابل برنامه ریزی):

1) خروجی جریان آنالوگ:

الف) سیگنال خروجی جریان: کاملاً جدا شده 0 ~ 10mA/ 4 ~ 20mA.

ب) مقاومت بار: 0 ~ 1.5k0 برای 0 ~ 10mA ؛ 0 ~ 7500 برای 4 ~ 20mA.

ج) خطای اساسی: 10μa ± به خطای اساسی اضافه می شود.

2) خروجی فرکانس:

حد بالایی فرکانس خروجی را می توان در 1 5000 هرتز تنظیم کرد. خروجی فرکانس یک جمع کننده ترانزیستور خروجی مدار باز (OC Gate) با جداسازی فوتوالکتریک است ، منبع تغذیه خارجی 36VDC است و حداکثر جریان جمع کننده هنگام روشن شدن 50 میلی آمپر است. خروجی رله اختیاری ، منبع تغذیه خارجی ≤36VDC است و حداکثر جریان جمع کننده در هنگام روشن شدن 2550 میلی آمپر است.

3) خروجی پالس:

حد بالایی پالس خروجی می تواند به 5000cp/s برسد. معادل پالس به عنوان جریان حجم نشان داده شده توسط هر پالس تعریف شده است. معادل پالس را می توان به صورت 0001L/P ، 0.001L/P ، 0.01L/P ، 0.1L/P ، 1.0L/P ، 2L/P ، 5L/P ، 10L/P ، 100L/P ، 1M3/P ، 10M3/P ، 100 M3/P و 1000 M3/P انتخاب کرد. عرض پالس را می توان به صورت: اتوماتیک ، 10ms ، 20ms ، 50ms ، 100ms ، 150ms ، 200ms.250ms ، 300ms ، 350ms و 400ms انتخاب کرد. خروجی پالس یک خروجی مدار باز جمع کننده ترانزیستور با جداسازی فوتوالکتریک است ، منبع تغذیه خارجی 36 ولت DC است و حداکثر جریان جمع کننده هنگام روشن شدن 50 میلی آمپر است. خروجی رله اختیاری است ، منبع تغذیه خارجی ≤36VDC است و حداکثر جریان جمع کننده در هنگام روشن شدن ، 2550 میلی آمپر است.

4) خروجی هشدار:

دو خروجی هشدار مدار ترانزیستور با جداسازی فوتوالکتریک. منبع تغذیه خارجی ≤36VDC ، حداکثر جریان جمع کننده در هنگام 50 میلی آمپر است. خروجی رله اختیاری ، منبع تغذیه خارجی ≤36VDC ، حداکثر جریان جمع کننده در هنگام روشن کردن ≤250mA است.

5) رابط ارتباطی دیجیتال: اختیاری RS232 ، RS485 ، Modbus ، Hart. PROFIBUS-DP.

is انزوای الکتریکی:

• ولتاژ عایق بین ورودی آنالوگ و خروجی آنالوگ کمتر از 500 ولت نیست.

• ولتاژ عایق بین ورودی آنالوگ و منبع تغذیه زنگ کمتر از 500 ولت نیست.

• ولتاژ عایق بین ورودی آنالوگ و منبع تغذیه AC کمتر از 500 ولت نیست.

• ولتاژ عایق بین خروجی آنالوگ و منبع تغذیه AC کمتر از 500 ولت نیست.

• ولتاژ عایق بین خروجی آنالوگ و زمین کمتر از 500 ولت نیست.

• ولتاژ عایق بین خروجی پالس و منبع تغذیه AC کمتر از 500 ولت نیست.

• ولتاژ عایق بین بازده پالس و زمین کمتر از 500 ولت نیست.

• ولتاژ عایق بین خروجی هشدار و منبع تغذیه AC کمتر از 500 ولت نیست.

• ولتاژ عایق بین خروجی هشدار و زمین کمتر از 500 ولت نیست.

مرجع شرایط کار و منحنی خطا

با توجه به شرایط کار مرجع مشخص شده در JB/T 9248-1999:

■ دمای محیط: 20 درجه سانتیگراد (68 درجه فارنهایت) ± 2*C (35.6 درجه فارنهایت)

■ رطوبت نسبی: 60 ٪ ~ 70 ٪

■ منبع تغذیه: 220VAC ± 1 ٪ ، 50Hz ± 1 ٪

■ شرایط نصب: طول لوله مستقیم بالادست> 10XDN ؛ طول لوله مستقیم پایین دست> 5xdn. (توجه 5: بر اساس مرکز الکترود)

■ زمان گرم کردن: 30 دقیقه

■ تأثیر خروجی آنالوگ: خطای سیگنال پالس به علاوه 0.1 ±

منحنی خطا: (شکل 4 را ببینید)

calibration استاندارد (سیگنال خروجی پالس):

0.5 ٪ از مقدار مشخص شده (سرعت جریان> 0.6m/s) ، یا 3 میلی متر در ثانیه (سرعت جریان 0.6m/s) ، هر کدام بیشتر باشد.

[0.5 ± از مقدار مشخص شده (سرعت جریان> 1.97ft/s) ، یا 0.01 فوت در ثانیه (سرعت جریان 1.97ft/s) ، هر کدام بیشتر باشد.]

calibration اختیاری (سیگنال خروجی پالس):

0.2 ٪ از مقدار مشخص شده (سرعت جریان> 1.0m/s) ، یا 2 میلی متر در ثانیه (سرعت جریان 1.0m/s) ، هر کدام بیشتر باشد.

[0.2 ± از مقدار مشخص شده (سرعت جریان> 3.28ft/s) ، یا 0.006ft/s (سرعت جریان 3.28ft/s) ، هر کدام بیشتر باشد.]

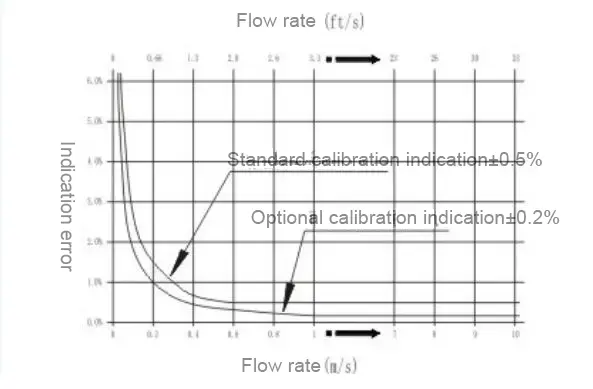

شکل 4 منحنی خطای متر جریان

جدول مقایسه جریان --- جدول مقایسه سرعت جریان (جدول 1 را ببینید)

توجه 6: محاسبه جریان در واحدهای متریک:

س (m3/h) = 0.00282744x d2 x v

کجا: D --- قطر اسمی ، MM.

V --- سرعت جریان ، m/s.

توجه 7: محاسبه جریان در واحدهای امپریال:

س (ایالات متحده گال/دقیقه) = 2.44799xd2x v

کجا: --- قطر اسمی ، اینچ.

V --- سرعت جریان ، ft/s.
