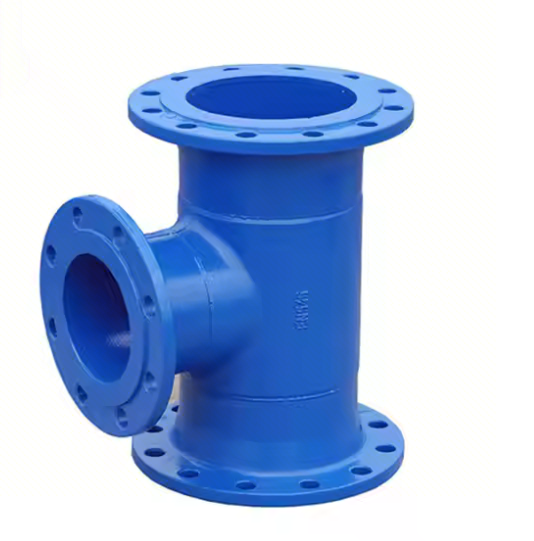

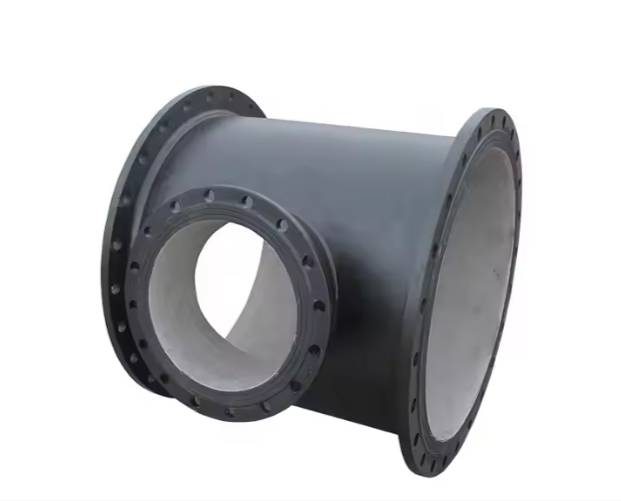

همه Tee Flanged چیست؟

      درهمه فلنجیک اتصال شاخه لوله مخصوص طراحی شده است که با ویژگی تعیین کننده آن مشخص می شود: هر سه پورت - هر دو انتهای لوله اصلی و خروجی شاخه عمود - مجهز به فلنج هستند. این پیکربندی به وضوح آن را از سایر اتصالات TEE که ممکن است دارای پیچ ، جوش سوکت یا انتهای ساده باشد ، متمایز می کند.

      بدنه اصلی این TEE به طور معمول یک نوع استاندارد برابر یا کاهش دهنده مطابق با مشخصات مانند ASME B16.9 است. در حین ساخت ، یک فلنج-به طور کلی یک گردن جوش ، لغزش یا نوع جوش سوکت-جوش داده شده یا به هر سه انتهای باز آن وصل شده است. فلنج خروجی شاخه عمود بر جهت جریان در لوله اصلی است. هدف اصلی این طرح کاملاً فلنج ، تسهیل ادغام یکپارچه در سیستم های لوله کشی مبتنی بر فلنج ، امکان مونتاژ سریع و قابل اعتماد از طریق پیچ ها و واشرها است. این امر برای برنامه هایی که نیاز به نگهداری تجهیزات مکرر ، بازرسی سیستم (ارائه نقاط دسترسی) ، جداسازی فرآیند یا تغییرات خط لوله آینده و گسترش شعبه دارند ، بسیار مهم است.

       با توجه به ساخت و سازهای فلنج قوی ، تمام فلنج های فلنج به ویژه برای خواستار شرایط خدمات با فشار بالا و درجه حرارت بالا مناسب است و اغلب راه حل ارجح برای سیستم های حمل و نقل سیال با قطر بزرگ است. ویژگی های کلیدی عبارتند از: هر سه اتصالات به پیچ و مهره به فلنج های جفت گیری تکیه می کنند. یک واشر مناسب باید بین هر صورت فلنج قرار گیرد تا از یکپارچگی آب بندی استفاده شود. امتیاز فشار اتصالات ، به طور مشترک توسط کلاس فلنج تعیین می شود (به عنوان مثال ، 150#، 300#، 600#) و مواد (کلاسهای مشترک شامل فولاد کربن A105/A350 LF2 ، Sainsless a18 فولادها ، و فولاد ضد زنگ دوبلکس) ، در حالی که بدن TEE باید مطابق با استانداردهای فشار قابل اجرا باشد. مواردی که به طور دقیق به استانداردهای فلنج مربوطه (به عنوان مثال ، ASME B16.5 یا B16.47) و استانداردهای بدن TEE (به عنوان مثال ، ASME B16.9) رعایت می کنند. برنامه های کاربردی معمولی نفت و گاز (اکتشاف/تولید بالادست ، حمل و نقل میانی ، پالایش پایین دست) ، فرآوری پتروشیمی و شیمیایی ، نیروگاه های حرارتی و هسته ای ، امکانات تصفیه آب و فاضلاب در مقیاس بزرگ ، کشتی سازی ، سیستم عامل های برون مرزی و سایر پروژه های لوله کشی صنعتی سنگین را به خود اختصاص می دهد.

      علیرغم مزایای قابل توجه - به راحتی نصب/حذف ، استحکام و قابلیت اطمینان اتصال بالا ، مناسب بودن برای قطر بزرگ و شرایط سخت ، انزوا سیستم ساده و استاندارد سازی - همه فلنج ها نیز اشکالاتی ذاتی دارند. این موارد در درجه اول شامل هزینه های نسبی بالاتر به دلیل مواد و جوشکاری برای سه فلنج است. وزن قابل ملاحظه ای بیشتر در مقایسه با TEE های غیر فلش یا جزئی فلنج. افزایش نیازهای فضا برای چهره های فلنج و عملیات پیچ و مهره. و خطر نظری نشت در هر مفصل فلنج ، جایی که عملکرد آب بندی به شدت به انتخاب/نصب مناسب واشر و کنترل دقیق پیچ و مهره بستگی دارد.

      به عنوان گزینه های دیگر برای همه فلنج های فلنج ، طراحان ممکن است انواع متناسب دیگر را بر اساس کلاس فشار ، اندازه لوله ، بودجه و الزامات ماندگاری اتصال انتخاب کنند. جایگزین ها عبارتند از: Tees Threaded (کلیه درگاه های نخ ، به عنوان مثال ، NPT/BSPT) برای خطوط کوچک فشار کم فشار (به عنوان مثال ، اجرا فلنج با شاخه جوش نخ/سوکت به پایان می رسد).

      به طور خلاصه ، تمام فلنج های فلنج-که توسط فلنج ها در هر سه پورت تعریف شده است-به عنوان یک مؤلفه مهم در سیستم های لوله کشی فلنج ، امکان انشعاب قابل اعتماد ، نگهداری ساده و تاب آوری در کاربردهای پر فشار ، با درجه بالا ، با قطعات بزرگ را در صنایع سنگین فراهم می کند.
