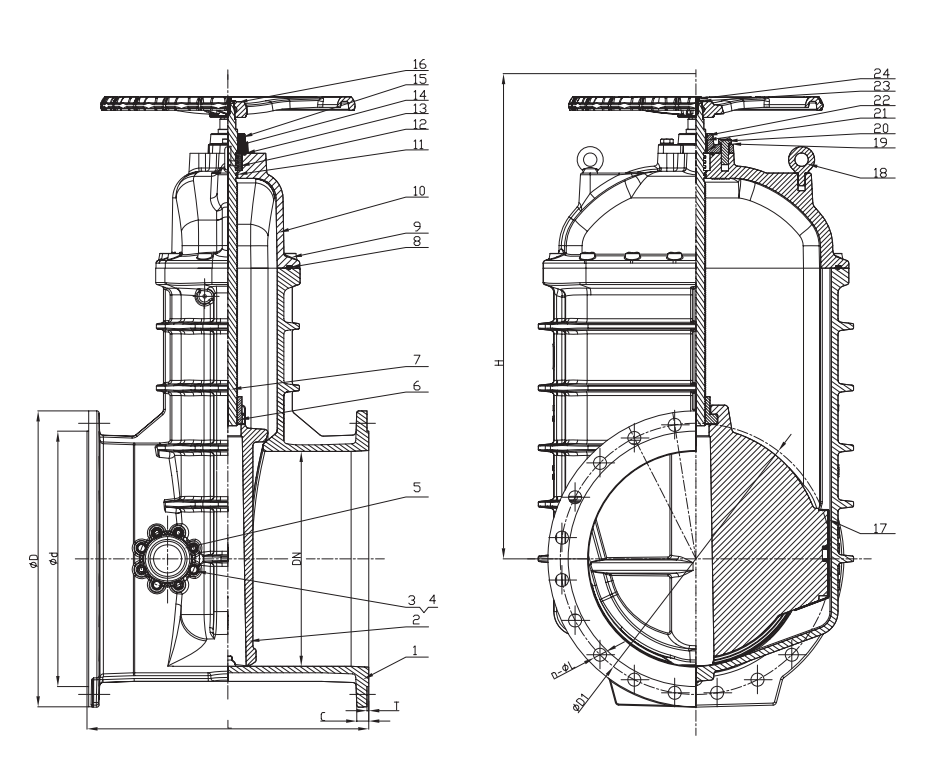

دریچه دروازه NRS انعطاف پذیر فلنج با خروجی بای پس (Z45XL) چیست؟

نوع اصلی و ساختار اصلی:

این یک شیر دروازه است. مؤلفه اصلی آن یک دروازه/گوه به شکل دیسک است که در یک خط مستقیم عمود بر جهت جریان سیال حرکت می کند تا باز شود (آسانسورهای دروازه برای اجازه جریان) یا بسته شدن (گیت پایین تر برای مسدود کردن جریان). این طرح منجر به مقاومت حداقل جریان در هنگام باز شدن می شود.

فناوری مهر و موم کلیدی - صندلی انعطاف پذیر:

دریچه از طراحی صندلی انعطاف پذیر استفاده می کند. این بدان معنی است که حلقه آب بندی شیر (صندلی) به طور معمول از لاستیک با کیفیت بالا (مانند EPDM ، NBR) ساخته شده و الاستیک/انعطاف پذیر است. هنگامی که دریچه بسته می شود ، دروازه در مقابل صندلی انعطاف پذیر فشار می یابد و باعث تغییر شکل لاستیک می شود و محکم با لبه دروازه مطابقت دارد و یک مهر و موم مطمئن ایجاد می کند. این طرح تحمل برخی از ناخالصی های جزئی (مانند سیلت) در خط لوله را ارائه می دهد و آب بندی عالی را ارائه می دهد ، به ویژه برای برنامه های کم فشار یا متوسط مناسب است.

روش عملکرد STEM - NRS:

NRS مخفف ساقه غیر ظهور است. هنگام کار کردن شیر (معمولاً با چرخاندن یک دستگیره یا گیربکس) ، خود ساقه فقط می چرخد. به صورت محوری به سمت بالا یا پایین حرکت نمی کند. حرکت چرخشی ساقه از طریق مکانیسم نخ داخلی (معمولاً یک مهره دروازه) به حرکت بلند کردن/پایین آمدن خطی دروازه تبدیل می شود. مزیت اصلی این طرح حداقل نیاز به روشنایی سربار آن است. قسمت بالای ساقه در هنگام باز کردن/بسته شدن افزایش نمی یابد و آن را برای تاسیسات محدود شده فضا (مانند گودالهای شیر زیرزمینی) ایده آل می کند.

روش اتصال - فلنج:

ورودی ورودی و خروجی دریچه دارای فلنج است. فلنج ها رینگ های دایره ای با سوراخ های پیچ هستند. در حین نصب ، از پیچ ها برای اتصال محکم فلنج های دریچه به فلنج های جفت گیری مربوطه در خط لوله استفاده می شود ، با یک واشر در بین برای دستیابی به آب بندی قرار گرفته است. اتصال فلنج یکی از متداول ترین و قابل اعتماد ترین روش ها برای دریچه های خط لوله ، تسهیل نصب آسان ، حذف ، نگهداری و تحمل فشارهای بالاتر و نیروهای کششی است.

ویژگی اصلی - با خروجی بای پس:

این متمایزترین ویژگی این دریچه است. دارای یک پریز اضافی و کوچکتر در بدنه دریچه (به طور معمول در نزدیکی قسمت ورودی یا وسط) است که به نام یک محوطه بای پس یا درگاه خونریزی است. این درگاه بای پس معمولاً مجهز به شیر توپ با قطر کوچک ، شیر پلاگین یا دریچه کره (معروف به شیر بای پس) است.

توابع اصلی خروجی بای پس: تعادل فشار در شیر اصلی: قبل از باز کردن شیر دروازه اصلی ، به ویژه هنگامی که اختلاف فشار قابل توجهی (فشار دیفرانسیل بالا) در سراسر آن وجود دارد ، دریچه بای پس ابتدا به آرامی باز می شود. این اجازه می دهد تا مایع از طرف فشار بالا به تدریج از طریق خط بای پس از سمت فشار کم جریان یابد و فشار در هر دو طرف دروازه اصلی را برابر کند. کاهش گشتاور عملیاتی و محافظت از شیر: پس از تساوی فشار ، نیرو (گشتاور) مورد نیاز برای باز کردن دریچه اصلی به طور قابل توجهی کاهش می یابد و عملکرد را آسان تر می کند. مهمتر از همه ، این مانع از خطرات مرتبط با مجبور کردن دریچه اصلی تحت فشار دیفرانسیل بالا ، مانند لرزش دروازه شدید ، به ثمر رساندن/سایش سطح آب بندی صندلی یا حتی تغییر شکل/شکستگی ساقه ، محافظت زیادی از شیر و گسترش خدمات خود می شود. / نمونه گیری: از شیر بای پس نیز می توان برای انتقال یا نمونه گیری سیال جریان کوچک استفاده کرد.

عمل و نشانه:

دریچه به طور معمول از طریق یک چرخ دستی بالا (اندازه های کوچکتر) یا گیربکس (اندازه های بزرگتر یا در جایی که کار ساده تر مورد نیاز است) کار می کند. با توجه به طراحی NRS ، چرخاندن شافت ورودی دستی/گیربکس باعث بلند شدن/پایین آمدن دروازه می شود. دریچه معمولاً شامل یک نشانگر موقعیت (به عنوان مثال ، اشاره گر و شماره گیری) است که به وضوح نشان می دهد که آیا شیر در موقعیت باز ، بسته یا میانی قرار دارد.

سناریوهای برنامه اصلی:

این دریچه به ویژه برای برنامه های کاربردی که نیاز به کار مکرر دارند یا در جایی که فشار دیفرانسیل بالا ممکن است در حین کار وجود داشته باشد مناسب است. کاربردهای متداول عبارتند از: شبکه های آبرسانی (شهرداری ، صنعتی): خطوط لوله اصلی ، رسانه های پمپ ، دریچه های جداسازی منطقه ، به ویژه در مواردی که از چکش آب زیاد یا حفاظت از دریچه اصلی مورد نیاز است. سیستم های حفاظت از آتش: تخلیه های آتش سوزی ، شیرهای کنترل اصلی ، اطمینان از عملکرد دریچه ایمن و قابل اعتماد در طول فوریت های.

تعیین مدل - Z45XL:

Z45XL یک مدل مدل معمولی برای این نوع دریچه تحت استاندارد ملی چین (GB) است: Z: نشان دهنده شیر گیت (Zha Fa - 闸阀) .4: نشان دهنده اتصال فلنج است. در محصولات واقعی ، اندازه های کوچکتر ممکن است به طور مستقیم از یک دستگیره استفاده کنند ، اما مدل ممکن است این شماره سری را حفظ کند. xl: به طور معمول نشان می دهد که دریچه دارای یک صندلی انعطاف پذیر (Xing - 弹性) است و شامل یک خروجی بای پس (طولانی - 旁通) است. این شناسه کلیدی است که این مدل را از یک دریچه دروازه صندلی مقاومت پذیر استاندارد متمایز می کند (به عنوان مثال ، Z45X - صندلی مقاوم فقط ، بدون بای پس).
