چگونه می توان یک لوله آهن انعطاف پذیر را مهار کرد؟

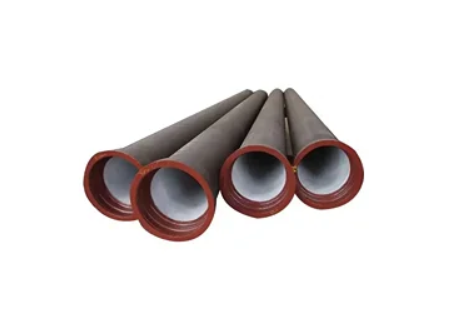

   لوله های آهنی انعطاف پذیربرای اتصالات به طور گسترده از اتصالات انعطاف پذیر استفاده کنید. این اتصالات به لوله اجازه می دهد تا در یک محدوده خاص از بین برود و گسترش یابد تا بتواند تسویه حساب زمین یا تغییر دما را در خود جای دهد. با این حال ، اتصالات خود نمی توانند در برابر نیروهای تنش محوری تولید شده در داخل سیستم لوله کشی مقاومت کنند. هنگامی که جهت لوله تغییر می کند (مانند خم یا خمیده) ، هنگامی که قطر لوله تغییر می کند ، در بن بست ، یا وقتی دریچه ها نزدیک می شوند ، فشار مایع داخلی یک نیروی رانش قدرتمند ایجاد می کند که سعی می کند زنگ لوله (سوکت) و Spigot (انتهای ساده) را از هم جدا کند. بدون محدودیت مؤثر ، این رانش می تواند باعث جدا شدن مفصل شود و منجر به نشت یا حتی خرابی سیستم شود. بنابراین ، برای مقاومت در برابر این نیروی رانش باید اقداماتی انجام شود.

  هدف اصلی محدودیت مقابله با این نیروهای رانش ، اطمینان از یکپارچگی اتصالات لوله و عملکرد ایمن سیستم است. دو اصل اساسی برای دستیابی به محدودیت وجود دارد: یکی از منفعلانه از وزن یا اصطکاک گسترده برای جلوگیری از حرکت لوله استفاده می کند ، مانند ریختن یک بلوک بتونی بزرگ. دیگری به طور فعال از دستگاه های مکانیکی برای اتصال سفت و سخت بخش های لوله مجاور ، انتقال مستقیم نیروی کششی و جلوگیری از جداسازی مفصل استفاده می کند.

   یکی از سنتی ترین و پر استفاده ترین روش های محدود کننده ، بلوک رانش بتونی است (که به آن بلوک لنگر نیز گفته می شود). این روش به ویژه برای لوله ها یا مکانهای با قطر بزرگ با شرایط خوب خاک مناسب است. این شامل ریختن یک بلوک بتونی بزرگ به طور مستقیم در پشت اتصالات است که نیاز به محدودیت دارد (مانند انتهای زنگ یک خم یا تی). این بلوک به وزن قابل توجهی خود و اصطکاک (فشار منفعل خاک) که بین آن و زیر سنگر و سنگرهای سنگر ایجاد شده است متکی است تا از حرکت لوله به سمت عقب در زیر فشار جلوگیری شود. ساخت و ساز نیاز به طراحی اندازه و عمق تعبیه بلوک بتونی بر اساس محاسبات دقیق نیروی رانش و خصوصیات خاک دارد و از یک عامل ایمنی کافی اطمینان می دهد. یک پد محافظ معمولاً بین اتصالات و بلوک بتونی قرار می گیرد تا پوشش لوله را محافظت کند. پس از ریختن ، بازگرداندن با مواد متقارن ، لایه بندی شده و فشرده فقط پس از رسیدن بتن به استحکام کافی می تواند ادامه یابد.

   صرف نظر از روش محدودیت انتخاب شده ، محاسبه دقیق نیروی رانش خط لوله پایه و اساس طراحی و انتخاب است. این باید توسط یک مهندس واجد شرایط بر اساس فشار طراحی ، قطر لوله ، زاویه خم و سایر عوامل انجام شود. برای محدودیت های مکانیکی ، یکپارچگی پوشش ضد خوردگی خارجی لوله مهم است زیرا نیروی محدودیت به استحکام پیوند بین پوشش و بدنه لوله متکی است. هرگونه آسیب پوشش باید در حین نصب مورد بازرسی و تعمیر قرار گیرد. پشتی سنگر با کیفیت بالا برای همه روشهای محدودیت بسیار مهم است. از مواد دانه ای مناسب (مانند ماسه یا شن) باید مورد استفاده قرار گیرد ، در لایه ها فشرده می شود (به طور معمول ضخیم تر از 20 سانتی متر در هر آسانسور) ، با توجه ویژه ای به مناطقی که در زیر ، کنار و اطراف دستگاه های محدودیت قرار دارد ، برای پشتیبانی و اصطکاک لازم فراهم می شود. علاوه بر این ، طراحی نقاط محدودیت در کل سیستم لوله کشی باید با مکان بلوک های لنگر ثابت و اتصالات انبساط هماهنگ شود تا به طور مؤثر استرسهای ایجاد شده توسط انبساط حرارتی و انقباض را مدیریت کند.
