تفاوت در ساختار بین دریچه های گلوبل و دریچه های دروازه

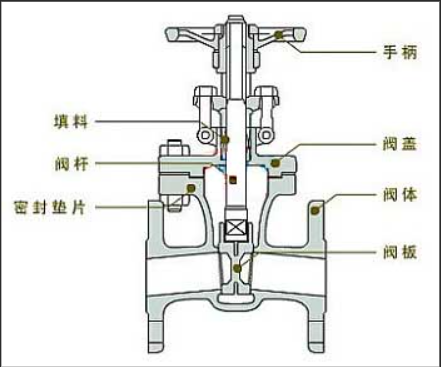

    1. تفاوت اساسی در مکانیسم بسته شدن قسمت اصلی حرکت یک دروازهدریچهیک دال دروازه است ، به طور معمول گوه شکل (هرچند طرح های موازی یا انعطاف پذیر وجود دارد). این دال عمود بر جهت جریان سیال حرکت می کند-یک گیلوتین عمودی را تصور می کند که به سمت بالا می رود و یا جریان مستقیم می شود و یا قطره می شود تا گذرگاه را مسدود کند. در مقابل ، یک شیر گلوب از طریق یک دیسک (یا پلاگین/پوپت) ، اغلب به شکل دیسک ، مخروطی یا سوزن مانند کار می کند. حرکت آن به موازات جهت جریان است ، مانند پیستونی که به سمت پایین به سمت صندلی سوپاپ پیچ می شود تا بسته شود یا به سمت بالا جمع شود تا باز شود.

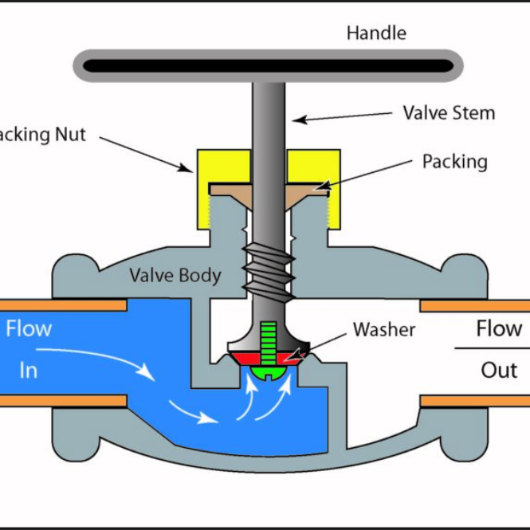

    2. طراحی مسیر جریان داخلی این تمایز به طور مستقیم بر شکل دریچه و مقاومت سیال تأثیر می گذارد. دریچه های دروازه دارای یک مسیر جریان مستقیم و متقارن هستند. هنگامی که کاملاً باز شود ، دروازه به داخل محفظه ای بالاتر از حفره باز می شود و به مایعات اجازه می دهد مانند یک قسمت لوله مستقیم بدون استفاده از آن عبور کند و در نتیجه مقاومت ناچیز جریان داشته باشد. با این حال ، دریچه های کره زمین مایع را از طریق یک گذرگاه خمیده ، "S" یا "Z" به زور. جهت جریان به شدت تغییر می کند (معمولاً به سمت پایین و به سمت بالا ، یا برعکس) ، با محدودیت در صندلی دریچه. این طرح ذاتاً مقاومت جریان قابل توجهی و افت فشار ایجاد می کند.

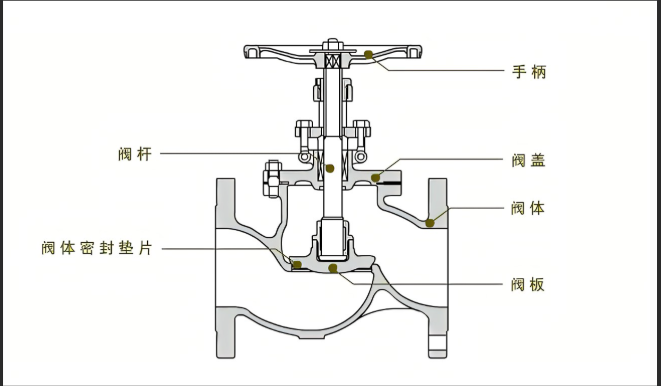

    3. مشخصات بدنه و جهت جریان مورد نیاز طراحی مسیر جریان ، ظاهر بدن را دیکته می کند. بدنهای دریچه دروازه متقارن و استوانه ای هستند و فلنج ها به صورت محوری تراز شده اند. مسیر جریان مستقیم و دو طرفه آنها هیچ الزامات جهت جریان را تحمیل نمی کند - Fluid هنگام باز کردن کاملاً در هر جهت عمل می کند. بدنهای دریچه گلوب نامتقارن هستند و یک برآمدگی مرکزی یا برآمدگی مشخص را برای قرار دادن مسیر جریان خمیده نشان می دهند. از نظر انتقادی ، آنها قوانین دقیق جهت جریان را اجرا می کنند: بیشتر "LiOH" را دنبال کنید (مایع در دیسک زیر ، خارج از دیسک بالاتر). بدن با فلش جریان مشخص شده است. نصب معکوس باعث خرابی آب بندی ، گشتاور زیاد یا آسیب می شود.

    4. مکانیزم سفر ساقه و مکانیسم ارتفاع دریچه بر سفر ساقه و ابعاد کلی تأثیر می گذارد. برای باز کردن کامل ، یک شیر دروازه باید دروازه خود را بالاتر از قطر کامل سوراخ بلند کند - سکته مغزی طولانی برای دریچه های بزرگ. طرح های ظهور ساقه ، پسوند ساقه قابل مشاهده را نشان می دهد. ساقه های غیر افزایش سفر داخلی را پنهان می کنند. دریچه های کره زمین برای باز شدن کامل فقط 25 ٪ از آسانسور صندلی صندلی نیاز دارند (زیرا منطقه جریان پس از آسانسور اولیه به سرعت گسترش می یابد). بنابراین ، سفر ساقه کوتاه تر است. با این حال ، طراحی "S" آنها بدنهای دریچه کره را بلندتر می کند (از خط ورودی تا بالا به بالا) از دریچه های دروازه با اندازه مساوی ، ظاهر "حجیم".

    5. ساختار آب بندی و روشها و سطوح رابط بسیار متفاوت است. دریچه های دروازه در مناطق تماس گسترده بین هر دو طرف دروازه و صندلی های بدن مربوطه مهر و موم می شوند. دروازه های گوه از طریق گوه مکانیکی به تعطیل می رسند. دروازه های موازی از تماس اجباری در برابر صندلی ها استفاده می کنند. این باعث ایجاد رابط های آب بندی بزرگ می شود. دریچه های کره زمین در امتداد یک خط تماس متمرکز بین لبه دیسک (مخروطی/ کروی) و یک صندلی دریچه حلقه شکل قرار می گیرند. نیروی رو به پایین از ساقه دیسک را به داخل صندلی فشار می دهد ، تماس با خط یا آب بندی باریک را با حداقل سطح سطح امکان پذیر می کند.
