شیر گلوبل ： یک آسانسور ، توقف جریان ؛ صفر کشیدن ، کامل.

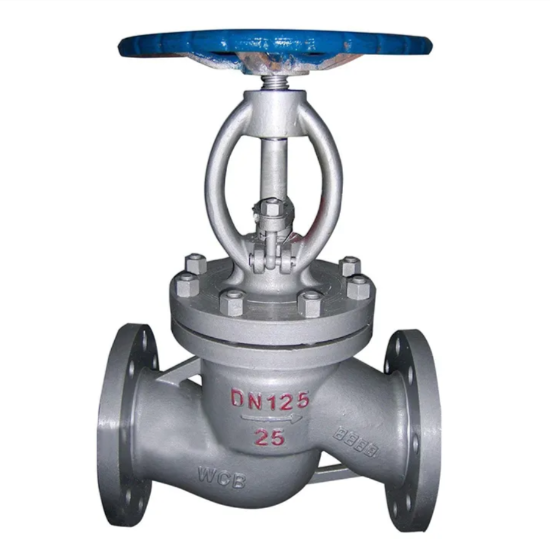

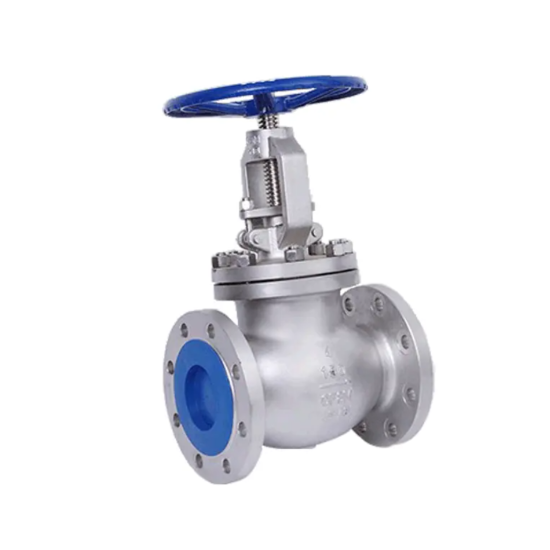

             دردریچه کره، همچنین به عنوان دریچه توقف یا انزوا شناخته می شوددریچه، یک نوع دریچه بسیار رایج و گسترده است. عملکرد اصلی آن باز یا خاموش کردن یک گذر سیال توسط حرکت خطی (بالا و پایین) یک دیسک (عنصر بسته شدن) در امتداد خط مرکزی صندلی (سطح آب بندی) است. نام "دریچه گلوب" بسیار شهودی منعکس کننده هدف اصلی آن است - به جای اینکه در درجه اول برای تنظیم جریان باشد ، قطع یا اتصال جریان سیال را به طور کامل خاموش یا اتصال دهید (اگرچه برخی از طرح ها درجه خاصی از تنظیم را امکان پذیر می کنند).

 1. اجزای اصلی ساختاری

  بدن: پوسته بیرونی حاوی معابر سیال و صندلی. شکل بدن (به طور معمول الگوی کروی یا "y") جهت و مقاومت جریان را تعیین می کند. درگاه های ورودی و خروجی معمولاً بصورت خط (الگوی مستقیم) یا با زاویه (الگوی زاویه) هستند.

  BONNET: به بدن متصل می شود و یک محفظه محصور را تشکیل می دهد که ساقه و سایر اجزای آن را تشکیل می دهد. به طور معمول با مهر و موم واشر به بدن پیچ می شود.

  دیسک (پلاگین): عنصر بحرانی بسته شدن. پایین آن دارای یک سطح آب بندی (مسطح ، مخروطی یا کروی) دقیقاً مطابق با صندلی است. دیسک توسط ساقه منتقل می شود.

  صندلی: یک سطح آب بندی حلقه ای شکل در گذرگاه بدن ثابت است. هنگامی که دیسک کاهش می یابد ، سطح آب بندی آن با سطح صندلی تماس تنگ می کند تا یک مهر و موم ایجاد شود.

  ساقه: میله ای که دیسک را به مکانیسم عملیاتی (دستگیره ، محرک) وصل می کند. چرخاندن دستگیره باعث می شود ساقه به صورت خطی حرکت کند (به طور معمول از طریق مکانیسم پیچ ساقه در حال افزایش) ، بلند کردن یا پایین آمدن دیسک.

  دستگیره (یا محرک): برای عملکرد دستی ، چرخاندن دستگیره ساقه را هدایت می کند. همچنین می تواند برای عملکرد خودکار به محرک های برقی ، پنوماتیک یا هیدرولیک وصل شود.

  جعبه چاشنی: در داخل درپوش ، اطراف ساقه واقع شده است. پر از مواد بسته بندی انعطاف پذیر (به عنوان مثال ، گرافیت ، PTFE) و توسط یک غده فشرده می شود تا از نشت مایعات در طول ساقه جلوگیری شود.

  مهره ساقه / یوغ: برای بالا بردن دریچه های کره ساقه ، دستگیره به یک مهره ساقه نصب شده بر روی یوغ وصل شده است. چرخاندن هندوستان مهره ساقه را چرخانده و ساقه نخ را به سمت بالا یا پایین سوق می دهد.

2. اصل کار (هسته):

   فرآیند افتتاح: چرخ دستی را در جهت عقربه های ساعت بچرخانید. مهره ساقه می چرخد و باعث می شود ساقه به سمت بالا حرکت کند. ساقه دیسک را از صندلی دور می کند. با افزایش دیسک ، سطح جریان بین دیسک و صندلی به تدریج افزایش می یابد و اجازه می دهد تا مایعات از طریق دریچه زیر (یا بالاتر بسته به طراحی) صندلی جریان یابد.

   فرآیند بسته شدن: چرخ دستی را در جهت عقربه های ساعت بچرخانید. مهره ساقه می چرخد و ساقه را به سمت پایین سوق می دهد. ساقه دیسک را به سمت پایین سوق می دهد تا سطح آب بندی آن محکم در برابر سطح آب بندی صندلی فشرده شود. استفاده از نیروی کافی یک مهر و موم مکانیکی بین دو سطح دقیقاً جفت شده ایجاد می کند و از عبور سیال جلوگیری می کند.

   نکته کلیدی: باز و بسته شدن شیر کره از طریق جابجایی خطی (بلند کردن/پایین آمدن) دیسک حاصل می شود. مهر و موم به نیروی فشاری عمود بر روی دیسک روی صندلی متکی است.

3. طراحی جهت جریان

جریان در زیر دیسک (جریان استاندارد-جریان به نزدیک): این رایج ترین طراحی است. سیال وارد زیر دیسک می شود و از بالای آن خارج می شود.

   مزایا: در موقعیت بسته ، فشار سیال در زیر دیسک عمل می کند و به مجبور کردن محکم تر شدن آن در مقابل صندلی کمک می کند و مهر و موم را تقویت می کند. باز کردن شیر نیاز به نیروی کار نسبتاً کمتری دارد (فشار سیال در بلند کردن دیسک کمک می کند).

   دلهره ها: مسیر جریان پر پیچ و خم است ("S" شکل) و در نتیجه مقاومت زیاد جریان ایجاد می شود. حفره زیر صندلی می تواند رسوب را به دام بیندازد.

جریان روی دیسک (جریان معکوس-جریان به باز): سیال وارد بالای دیسک می شود و از زیر آن خارج می شود.

   مزایا: جعبه ساقه و چاشنی در معرض فشار سیستم در حفره دریچه قرار نمی گیرد (فشار بالاتر از دیسک است) ، که به طور بالقوه عمر بسته بندی را گسترش می دهد. کمتر مستعد ساخت رسوب در زیر صندلی است.

   معایب: هنگام بسته شدن ، فشار سیال بالای دیسک عمل می کند و سعی می کند آن را از صندلی بلند کند ، مانع از آب بندی می شود. افتتاح نیاز به غلبه بر فشار سیال دارد و به نیروی عملیاتی بیشتری نیاز دارد. به طور معمول فقط برای برنامه های خاص استفاده می شود (به عنوان مثال ، دریچه های تخلیه ، خدمات ویژه).

جهت جریان معمولاً توسط یک فلش روی بدنه شیر نشان داده می شود. نصب باید به شدت از این جهت پیروی کند!

4. ویژگی های اصلی:

مزایای:

   خاموش کردن عالی: منطقه تماس بزرگ بین سطوح آب بندی دیسک و صندلی ، دقیقاً مهر و موم مکانیکی قوی در هنگام بسته شدن ، نشت کم (می تواند به کلاس VI ANSI برسد) ، ایده آل برای برنامه های کاربردی که نیاز به خاموش کردن محکم دارند.

   تعمیر و نگهداری آسان: دیسک و صندلی برای تعمیر یا تعویض نسبتاً آسان هستند (دریچه ها اغلب قابل تعمیر هستند). برخی از طرح ها امکان نگهداری درون خط را فراهم می کنند.

   سکته مغزی کوتاه: سفر دیسک از باز تا بسته کامل نسبتاً کوتاه است (به طور معمول 1/4 ~ قطر سوراخ صندلی) ، که منجر به زمان باز/بسته شدن متوسط می شود.

   قابلیت لرزش متوسط: در حالی که به اندازه دریچه های کنترل اختصاصی (به عنوان مثال ، توپ V-Port ، پلاگین خارج از مرکز) خوب نیست ، می توان با تغییر موقعیت دیسک ، به خصوص در نزدیکی موقعیت بسته که در آن دقت کنترل بهتر است ، برای تنظیم جریان استفاده شود. فرسایش در حین لرزش شدیدتر از دریچه های دروازه است.

   کاربرد همه کاره: مناسب برای مایعات مختلف از جمله بخار ، آب ، روغن ، گاز و رسانه های خورنده (با انتخاب مواد/مهر و موم مناسب).

مضرات:

   افت فشار بالا: مسیر جریان شکل "S" باعث کاهش فشار قابل توجهی می شود و منجر به مصرف انرژی بالاتر می شود. برای نیازهای کم مقاومت مناسب نیست.

   گشتاور عملیاتی بالا: افتتاح و بسته شدن (به ویژه در نزدیکی پایان سکته مغزی) نیاز به غلبه بر فشار سیال و مهر و موم کردن اصطکاک سطح دارد و در نتیجه گشتاور بالایی (به ویژه برای اندازه های بزرگ/فشارهای زیاد) ایجاد می شود که اغلب به اپراتورهای دنده احتیاج دارند.

   عملکرد نسبتاً کند: اگرچه سکته مغزی دیسک کوتاه است ، اما عملیات دستی چند چرخشی آن را کندتر از دریچه های چهارم چرخش (توپ ، پروانه) می کند.

جهت جریان بحرانی: جهت نصب باید به شدت از فلش جریان (معمولاً جریان زیر دیسک) پیروی کند. نصب نادرست به شدت بر آب بندی و نیروی عملیاتی تأثیر می گذارد.

تله های حفره ای سیال: برای دریچه های جریان افقی در زیر دیسک ، حفره پایین بدن می تواند مایع را به دام بیندازد ، خطر انجماد در محیط های سرد یا ایجاد مشکلات عملیاتی با رسانه های خاص.

5. برنامه های کاربردی:

   سیستم های لوله کشی که نیاز به جداسازی قابل اعتماد و خاموش شدن محکم دارند (به عنوان مثال ، آب بخار ، سیستم های بخار ، فرآیندهای شیمیایی).

   برنامه های کاربردی که به برخی از قابلیت تنظیم جریان نیاز دارند (به عنوان مثال ، آب خنک کننده ، خطوط کمکی).

   سیستم های فشار قوی (ساختار به خوبی فشار می آورد).

   موقعیت هایی با الزامات سخت نشت خارجی (مهر و موم بسته بندی قابل اعتماد است و می تواند به صورت آنلاین تنظیم و جایگزین شود).

   در لوله کشی سوراخ کوچک (DN50 / NPS 2 و پایین) بسیار رایج است.

6.دریچه کرهاصل کار

   عمل هسته: حرکت خطی عمودی (بلند کردن/پایین آمدن) دیسک.

   اصل باز: چرخ دستی چرخ دستی (یا حرکت محرک) → ساقه به سمت بالا حرکت می کند → دیسک بلند از صندلی → عبور جریان باز می شود → جریان های سیال.

   اصل بسته شدن: چرخ دستی چرخ دستی (یا حرکت محرک) → ساقه به پایین حرکت می کند → پرس های دیسک در برابر صندلی infors سطوح آب بندی تماس محکم را ایجاد می کند → عبور جریان به طور مکانیکی خاموش می شود.

   اصل آب بندی: به نیروی نزولی اعمال شده توسط ساقه متکی است تا نیروی فشاری کافی بین سطح آب بندی دیسک و سطح آب بندی صندلی ایجاد شود و یک مهر و موم تماس فلزی به فلز یا فلزی به نرم را تشکیل دهد.

   تأثیر جهت جریان: تحت جریان استاندارد (جریان زیر دیسک) ، فشار سیال به آب بندی در هنگام بسته شدن کمک می کند. تحت جریان معکوس (جریان بیش از حد دیسک) ، فشار سیال مانع از آب بندی می شود و نیروی باز را افزایش می دهد.
