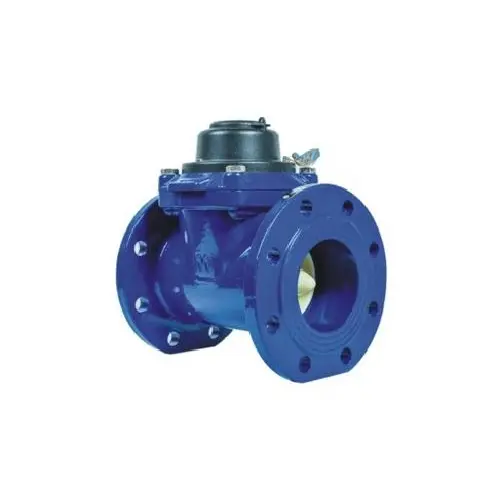

متر آب وولتمن
کنتور آب وولتمن هلیکس را می توان به آب سنج هلیکس وولتمن افقی (WPH) و هلیکس عمودی تقسیم کرد.
کنتور آب Woltman (WS) با توجه به ساختار داخلی کنتور آب متفاوت است، اما کنتورهای آب
نصب شده به صورت افقی، مزیت کنتور آب عمودی Woltman (WS) دامنه جریان گسترده تر است (R80/R160/R200). نصب نیازی به الزامات دقیق بخش لوله مستقیم و فیلتر خارجی ندارد.
استفاده: از متر آب woltman افقی برای اندازه گیری جریان کل خط لوله جریان بزرگ استفاده می شود. این به ویژه برای تامین آب لوله اصلی و تقاضای آب معدنی کارخانه های بزرگ مناسب است. ویژگی های اصلی ظرفیت گردش بزرگ، حجم کوچک، ساختار فشرده، آسان برای استفاده و نگهداری است.
شرایط قابل اجرا:
▶ سایز:DN40~DN600
▶جنس: پوسته چدن
▶ آب سرد: 0.1 ~ 30 ℃
▶ آب گرم: 0.1 ~ 90 ℃
▶ فشار کاری: 1.0MPa/1.6Mpa
روش نصب:
1-نصب افقی
2. فیلتر آب اضافی مورد نیاز است.
3. ورودی/خروجی آب کنتور به بخش لوله مستقیم U10/D5 نیاز دارد.
خصوصیات:
1. ساختار انتقال مغناطیسی خشک تضمین می کند که شمارنده تمیز و شفاف است.
2. ظرفیت جریان بزرگ، کاهش فشار کوچک و منحنی عملکرد پایدار.

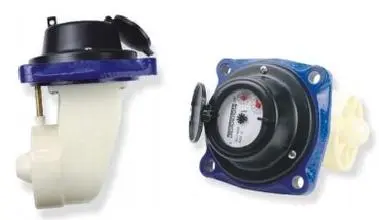

3. حرکت اندازه گیری قابل تعویض است و به راحتی جدا می شود.
4. اتصال دهنده های فولادی ضد زنگ و پودر رزین اپوکسی در داخل و خارج پوسته اسپری می شوند تا از زنگ زدگی به حداکثر برسند و عمر مفید محصول را افزایش دهند.
5. مکانیسم اندازه گیری جهانی بودن، اتصال مغناطیسی، مقاومت انتقال کوچک، عملیات حساس و قابل اعتماد دارد.
6. شمارنده خلاء مهر و موم شده است، ضد تراکم و اتمیزه شدن است و می تواند خواندن را در تمام طول سال واضح و دقیق نگه دارد.
پارامتر فنی:
|
DN (میلی متر) |
محدوده جریان |
حداکثر Q4 |
مشترک جریان Q3 |
مرز Q |
حداقل Q1 |
حداقل خواندن |
حداکثر خواندن |
|
Q3/Q1 |
m |
³/h |
m³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9,999,999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9,999,999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9,999,999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9,999,999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999,999,999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999,999,999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999,999,999 |
ابعاد و وزن کلی:
|
DN (میلی متر) |
طول |
ارتفاع |
|
فلنج اتصال |
وزن مرجع |
|
|
L(mm) |
H(mm) |
فلنج بیرونی قطر |
قطر مرکز سوراخ پیچ D1 (mm) |
تعداد پیچ و مهره های اتصال |
کیلوگرم |
|
|
40 |
200 |
198 |
150 |
110 |
4-M16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-M16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-M16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-M16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-M16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-M20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-M20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-M20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-M24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-M20/16-M24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-M24/16-M24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-M24/20-M30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

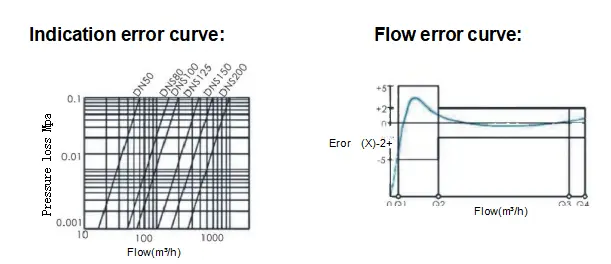

الف. حداکثر خطای مجاز یک ناحیه کم (Q1≤Q ب. هنگامی که دمای آب ≤30 درجه سانتیگراد است، حداکثر خطای مجاز در ناحیه بالا (Q2≤Q≤Q4) ± 2٪ است که دمای آب بیش از 30 درجه باشد، حداکثر خطای مجاز در ناحیه بالا (Q2≤Q≤Q4)±3٪ است
