تفاوت بین فلنج و مفصل برچیده شده چیست؟

   1. تفاوت هدف اصلی

        فلنج: هدف اصلی آن ایجاد یک نقطه اتصال دائمی یا نیمه دائمی ، مهر و موم شده و سفت و سخت در یک سیستم لوله کشی است. از آن برای اتصال لوله ها به لوله ها ، لوله ها به دریچه ها ، لوله ها به پمپ ها یا سایر تجهیزات استفاده می شود. این روش اتصال اساسی برای ساختن یک شبکه لوله کشی است. پس از سفت شدن پیچ ، اتصال فلنج ثابت و غیر منقول است.

از بین بردن مفصل: هدف اصلی آن تسهیل جداسازی سریع و نگهداری تجهیزات خاص (مانند دریچه ها ، پمپ ها ، متر جریان) است. این یک کانکتور اساسی نیست ، بلکه به عنوان "ابزار نگهداری" یا "بخش قابل جابجایی" عمل می کند ، که به طور معمول بین فلنج ها در هر دو انتهای تجهیزات که نیاز به نگهداری مکرر دارند (به عنوان مثال ، دریچه ها) نصب شده است. وجود آن ، آسان کردن حذف تجهیزات است.

   2. تفاوت ساختار و کارکرد تفاوت

       فلنج: ساختار نسبتاً ساده است ، عمدتاً از دو دیسک (صفحات فلنج) با سوراخ های پیچ و یک واشر آب بندی در بین. در حین اتصال ، تمام پیچ های فلنج اطراف باید به طور مساوی محکم شوند تا واشر را فشرده کنند و به آب بندی و تثبیت برسند. برای جداسازی تجهیزات ، تمام پیچ های اتصال در فلنج ها در هر دو طرف تجهیزات باید قبل از بیرون کشیدن تجهیزات کاملاً شل و از بین بروند. این فرآیند می تواند وقت گیر و پر زحمت باشد ، به خصوص اگر پیچ ها خورنده باشند یا فضا محدود شود.

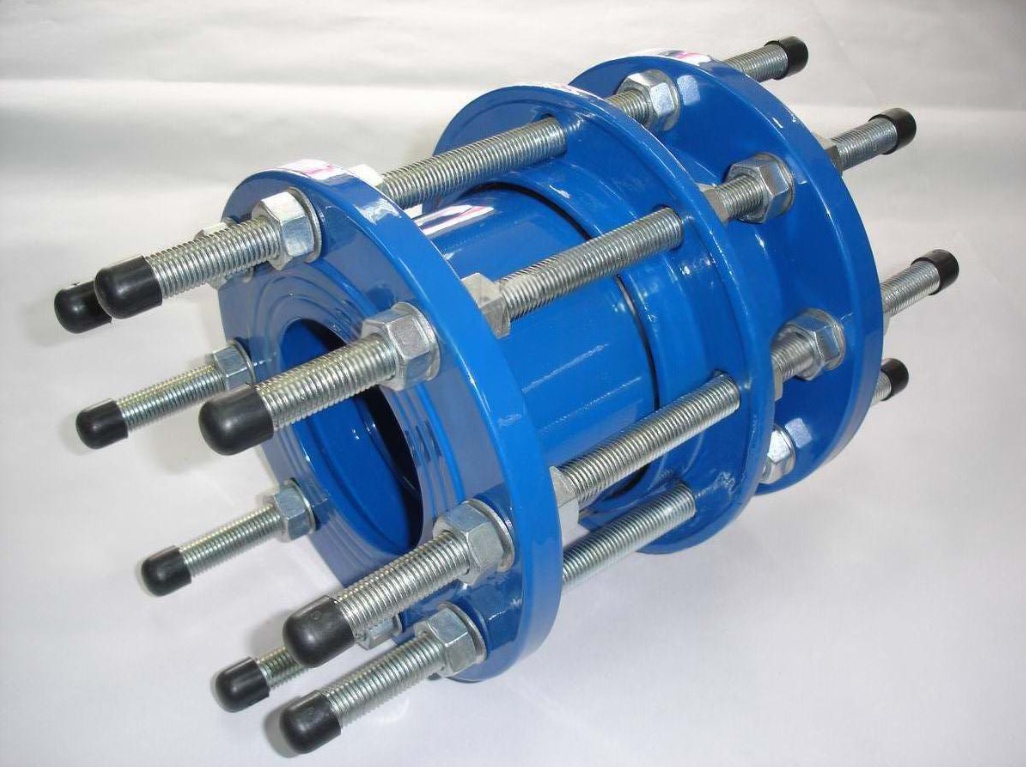

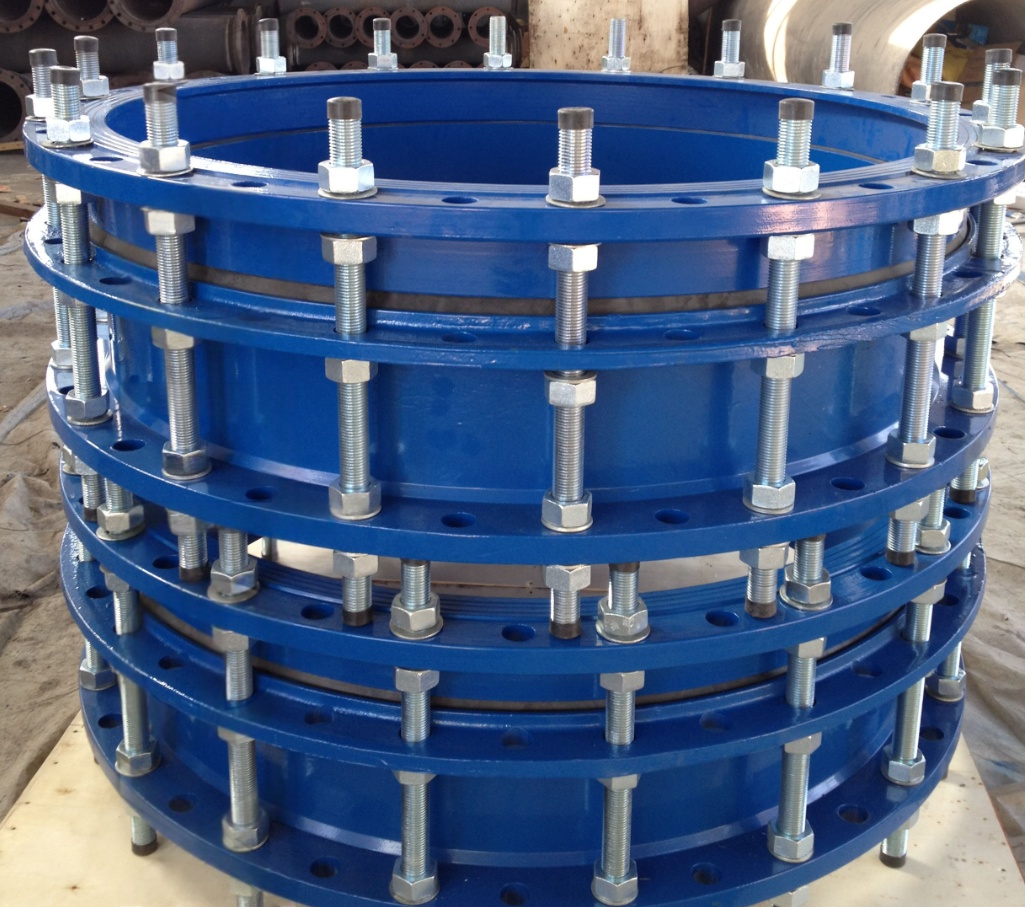

از بین بردن مفصل: ساختار پیچیده تر است. این شامل دو فلنج (یک انتهای ثابت ، یک انتهای متحرک) ، یک آستین تلسکوپی (مانند یک ساختار تلسکوپ ، با مهر و موم) و پیچ و مهره های محدود 2-4 است.

در حین کار عادی: آجیل های موجود در پیچ های محدود به طور مساوی محکم می شوند و فلنج متحرک را به سمت فلنج ثابت می کشند و آستین تلسکوپی را فشرده می کنند و کل مفصل را مانند یک قسمت لوله کوتاه سفت می کنند.

هنگامی که تجهیزات به جداسازی نیاز دارند: فقط آجیل در این چند پیچ محدود باید شل شود (حذف نشده است). پس از شل شدن ، فلنج متحرک (همراه با تجهیزات برداشته شده) می تواند به صورت محوری در امتداد خط لوله از فاصله از پیش تعیین شده (به عنوان مثال ، 50 میلی متر ، 100 میلی متر) کشیده شود. این فضا برای به راحتی از بین بردن پیچ های اتصال تجهیزات خود به فلنج خط لوله کافی است و باعث می شود تجهیزات از بین بروند. اتصال فلنج سیستم لوله کشی خود (از طرف فلنج ثابت) کاملاً دست نخورده باقی مانده است.

   3. تفاوت تمرکز عملکردی

       فلنج: توابع اصلی اتصال ، آب بندی و فشار را فراهم می کند. طراحی شده به عنوان یک نقطه ثابت ، فاقد ویژگی های طراحی خاص برای جداسازی آسان است و جبران جابجایی محوری را ارائه نمی دهد (مگر اینکه یک فلنج مخصوص طراحی شده خاص باشد).

      از بین بردن مفصل:

      عملکرد اولیه: جداسازی سریع و بدون برش تجهیزات مهم ، صرفه جویی در وقت و هزینه های نگهداری و کاهش اختلال در سیستم لوله کشی را امکان پذیر می کند.

      توابع اضافی: با استفاده از ساختار تلسکوپی آن ، همچنین می تواند جابجایی محوری خط لوله جزئی (به عنوان مثال ، گسترش حرارتی/انقباض ، خطاهای نصب) را در حین نصب و بهره برداری جبران کند ، تراز را در حین نصب ساده کرده و مقداری جذب لرزش فراهم کند.

   4. تفاوت سناریوهای برنامه

       فلنج: همه جا ، پیکربندی استاندارد هر کجا که اتصال لازم باشد. سیستم های لوله کشی از نقاط اتصال بی شماری فلنج ساخته شده اند.

       از بین بردن مفصل: از نظر استراتژیک در دو طرف تجهیزات مهم (به ویژه دریچه ها ، پمپ ها) که نیاز به نگهداری مکرر یا تعویض بالقوه دارند ، نصب شده است. بین تجهیزات و سیستم لوله کشی در دو نقطه اتصال فلنج موجود "درج" شده است. معمولاً در سناریوهایی با فضای نگهداری محدود ، فرکانس نگهداری بالا یا جایی که برش/جوشکاری (کار گرم) مجاز نیست ، استفاده می شود.

     خلاصه تفاوتهای کلیدی:

     فلنج یک "اتصال دهنده" است: برای اتصال دائمی لوله ها و تجهیزات استفاده می شود. این پایه و اساس ساخت سیستم است.

     از بین بردن مفصل "مؤلفه نگهداری" است: برای تسهیل جداسازی تجهیزات خاص استفاده می شود. این یک دستیار برای نگهداری سیستم است. با ساختار تلسکوپی منحصر به فرد خود و طراحی پیچ محدود ، به شما امکان می دهد با شل کردن چند آجیل ، فضایی را برای از بین بردن تجهیزات ایجاد کنید ، از دردسر از بین بردن پیچ های فلنج بی شماری یا لوله های برش جلوگیری کنید.

     قیاس ساده:

     یک کشو را تصور کنید که درون یک کابینت ثابت است.

     فلنج مانند ناخن زدن یا چسباندن کشو به کابینت است - برای از بین بردن کشو ، باید اتصال را بشکنید یا با زحمت تمام ناخن ها/چسب ها را بردارید.

     از بین بردن مفصل مانند نصب اسلایدها و چفت های کشو بین کشو و کابینت است - در حین کار عادی ، قفل ها (پیچ های محدود) کشو را به طور ایمن قفل می کنند. در صورت نیاز به تعمیر و نگهداری ، قفل کردن (شل کردن آجیل) به شما امکان می دهد تا به راحتی کشو (تجهیزات) را در امتداد اسلایدها (آستین تلسکوپی) برای بازرسی یا تعویض بیرون بکشید. بدنه کابینت (خط لوله اصلی) خود کاملاً آشفته باقی مانده است.
