نوع y صاف کننده چیست؟

درصاف کننده نوع Yبه عنوان پرکاربردترین دستگاه فیلتراسیون مکانیکی در سیستم های لوله کشی صنعتی ، نام آن ناشی از پیکربندی متمایز Y شکل مسکن آن است. عملکرد اصلی آن رهگیری ناخالصی های ذرات جامد در مایعات (مانند زنگ زدگی ، سرباره جوشکاری ، مقیاس لوله یا باقیمانده فرآیند) از طریق صفحه نمایش داخلی است ، از این طریق تجهیزات پایین دست (پمپ ها ، دریچه ها ، کنتورهای جریان ، مبدل های حرارتی و غیره) را از سایش یا انسداد محافظت می کند. اصل عملیاتی شامل: مایع وارد شده از محفظه کرنش از طریق ورودی ، از طریق یک صفحه استوانه ای زاویه دار که در آن آلاینده ها روی سطح داخلی به دام می افتند ، جاری می شود ، در حالی که مایع تمیز از ده دهانه مش به سمت خروجی عبور می کند. بقایای انباشته شده را می توان با باز کردن دستی یا خودکار دریچه تخلیه در پایین حذف کرد.

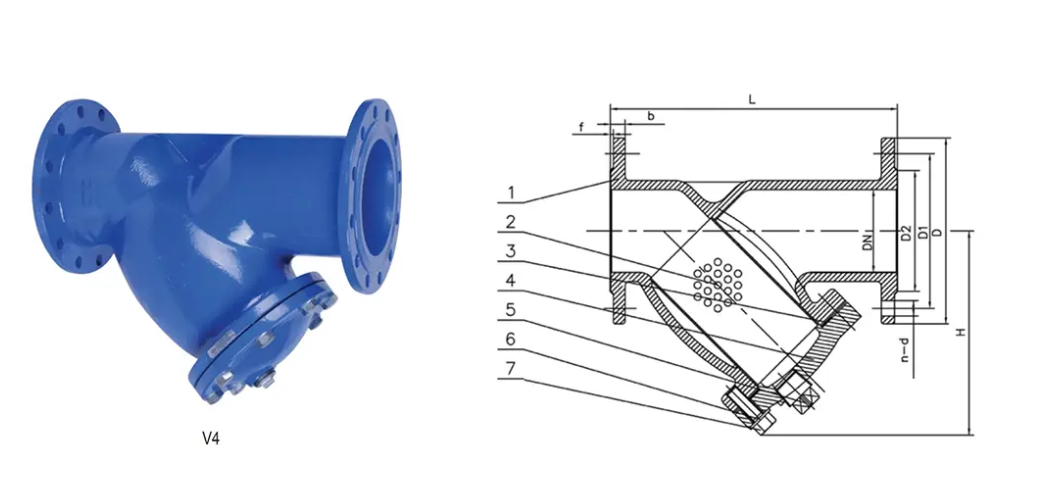

اجزای ساختاری کلیدی از نوع y از نوع y عبارتند از: یک محفظه Y شکل که به طور معمول از فولاد کربن ریخته گری ، فولاد ضد زنگ یا آهن انعطاف پذیر ساخته می شود. یک درپوش انتهایی قابل جابجایی (با پیچ و مهر و موم شده) در قسمت بالا. یک سبد استوانه ای استوانه ای مخرب (معمولاً 304/316 فولاد ضد زنگ با اندازه مش از 0.5 میلی متر تا 3 میلی متر) نصب شده است. و یک درگاه تخلیه (فلنج یا نخ) در پایه. مزایای ساختاری آن در مقاومت در برابر جریان کم (طراحی مستقیم با افت فشار زیر 0.1 بار) ، ردپای جمع و جور (کوچکتر از کشش های سبد) و نگهداری بدون جداسازی خط لوله قرار دارد (با از بین بردن کلاه انتهایی قابل دسترسی است).

برای برآورده کردن خواسته های عملیاتی متنوع ، انواع عملکردی مهم توسعه یافته است. مدل های تقویت شده با فشار بالا دارای محفظه های ضخیم و فلنج های جعلی هستند که تحت فشار فشار تا PN100 (10 مگاپاسکال) برای کاربردهایی مانند خطوط بخار اصلی نیروگاه قرار دارد. انواع مقاوم در برابر کاویتاسیون ، ون های هدایت کننده جریان را در ساختار صفحه قرار می دهند تا از فرسایش ناشی از حباب تحت فشار دیفرانسیل بالا جلوگیری شود. نسخه های خود تمیز کردن مکانیسم های backflush و سنسورهای فشار دیفرانسیل را برای تخلیه بقایای خودکار ادغام می کنند. واحدهای تخصصی درجه حرارت بالا از واشرهای زخم مارپیچ گرافیت و صفحه های فولادی آلیاژ برای خدمات تا 450 درجه سانتیگراد استفاده می کنند. برای محیط های خورنده (به عنوان مثال ، گیاهان شیمیایی) ، ساخت و ساز کامل فولاد ضد زنگ 316L در برابر حمله رسانه ای اسید/قلیایی است.

انتخاب مهندسی نیاز به ارزیابی پنج پارامتر بحرانی دارد: اول ، ظرافت فیلتراسیون (بر اساس نیازهای تجهیزات محافظت شده - E.G ، 80 مش/180 میکرومتر از بالادست پمپ های گریز از مرکز ، 200 مش/75 میکرومتر قبل از دریچه های کنترل). دوم ، سرعت جریان و قطر لوله (دامنه اندازه کامل DN15-DN1200 ؛ سرعت باید در 1-3 متر بر ثانیه حفظ شود تا از نفوذ ذرات جلوگیری شود). سوم ، فشار و دما عملیاتی (مواد مسکن باید با شرایط مطابقت داشته باشد-E.g. ، آهن انعطاف پذیر PN16 برای سیستم های آب محیط ، فولاد کربن PN40 برای بخار فشار متوسط). چهارم ، نوع اتصال (استانداردهای فلنج باید با لوله کشی تراز شوند: ANSI/EN/DIN). سرانجام ، روش تخلیه (زهکشی دستی اقتصادی است اما نیاز به نظارت دارد ؛ سیستم های خودکار از ایستگاه های بدون سرنشین).

نصب و تعمیر و نگهداری بهترین روشها: نصب افقی (درگاه تخلیه عمودی به سمت پایین) برای فعال کردن آوار که توسط گرانش حل می شود. تراز دقیق فلش جهت جریان با حرکت سیال. برای جلوگیری از تداخل آشفتگی ، فشار دهنده های ورودی پمپ ≥10 در بالادست قرار دارند. و خط قبل از ایجاد خط برای جلوگیری از تأثیر صفحه با جوشکاری سرباره. فرکانس تعمیر و نگهداری به بار آلودگی بستگی دارد ، به طور معمول نیاز به تمیز کردن صفحه در هنگام رسیدن دیفرانسیل فشار به 0.5 بار دارد (سیستم های بخار ممکن است به تخلیه روزانه نیاز داشته باشند). به عنوان اولین خط دفاعی در سیستم های شیمیایی ، قدرت ، دریایی و HVAC ، y-strainers نرخ خرابی تجهیزات را بیش از 40 ٪ کاهش می دهد و اثبات این امر برای قابلیت اطمینان سیستم ضروری است.

شرکت تجهیزات Epoch Shandong ، Ltd. یک تولید کننده حرفه ای در مقیاس بزرگ در استان شاندونگ چین است ، به جهت گیری علم و فناوری ، حفاظت از محیط زیست ، کیفیت و کارآیی پایبند است. در حال حاضر ، آن را به یک شرکت بین منطقه ای و چند صنعتی تبدیل کرده است که صنایع گسترده ای مانند طراحی ، توسعه ، تولید و صادرات را ادغام می کند. به وب سایت ما مراجعه کنیدhttps://www.epochpipeline.com/ برای کسب اطلاعات بیشتر در مورد محصولات ما. برای سوالات ، می توانید به ما در sdepochwater@hotmail.com برسید.
